█ EC系列核心競爭力
超高檢測速率 最快可達到10KHz采樣頻率 | 超高直線性 可達到0.01%F.S.線性度 |
超小光斑,超高橫向分辨率: 最小光斑直徑為5.8μm | 超強度特性, 最大鏡面檢測角度可達±60° |

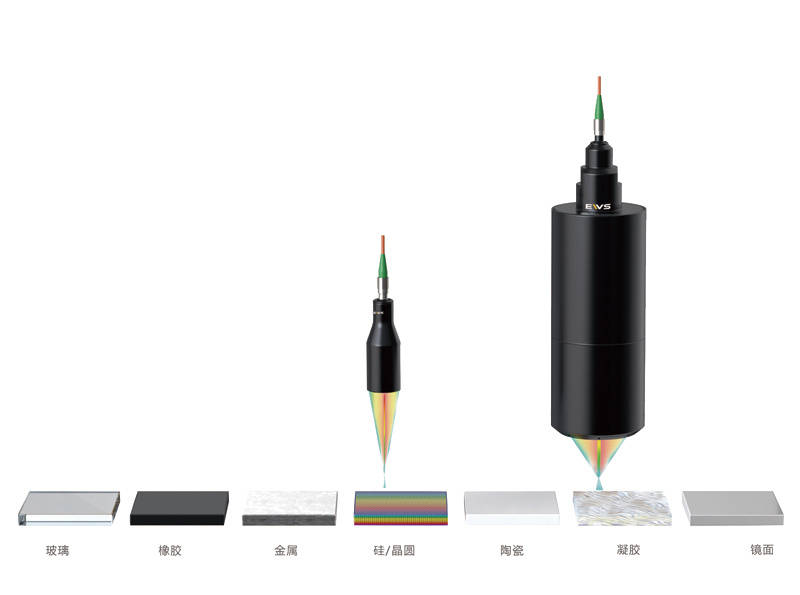

無測量盲區,可高精度測量 曲面、凹坑等各種形狀的物體 | 適用于各種材料包括 鏡面,高透明材料, 液體以及多重反射物體 |
豐富的對外接口: 支持多路輸入輸出10;支持RS232和以太網通信模式 | |

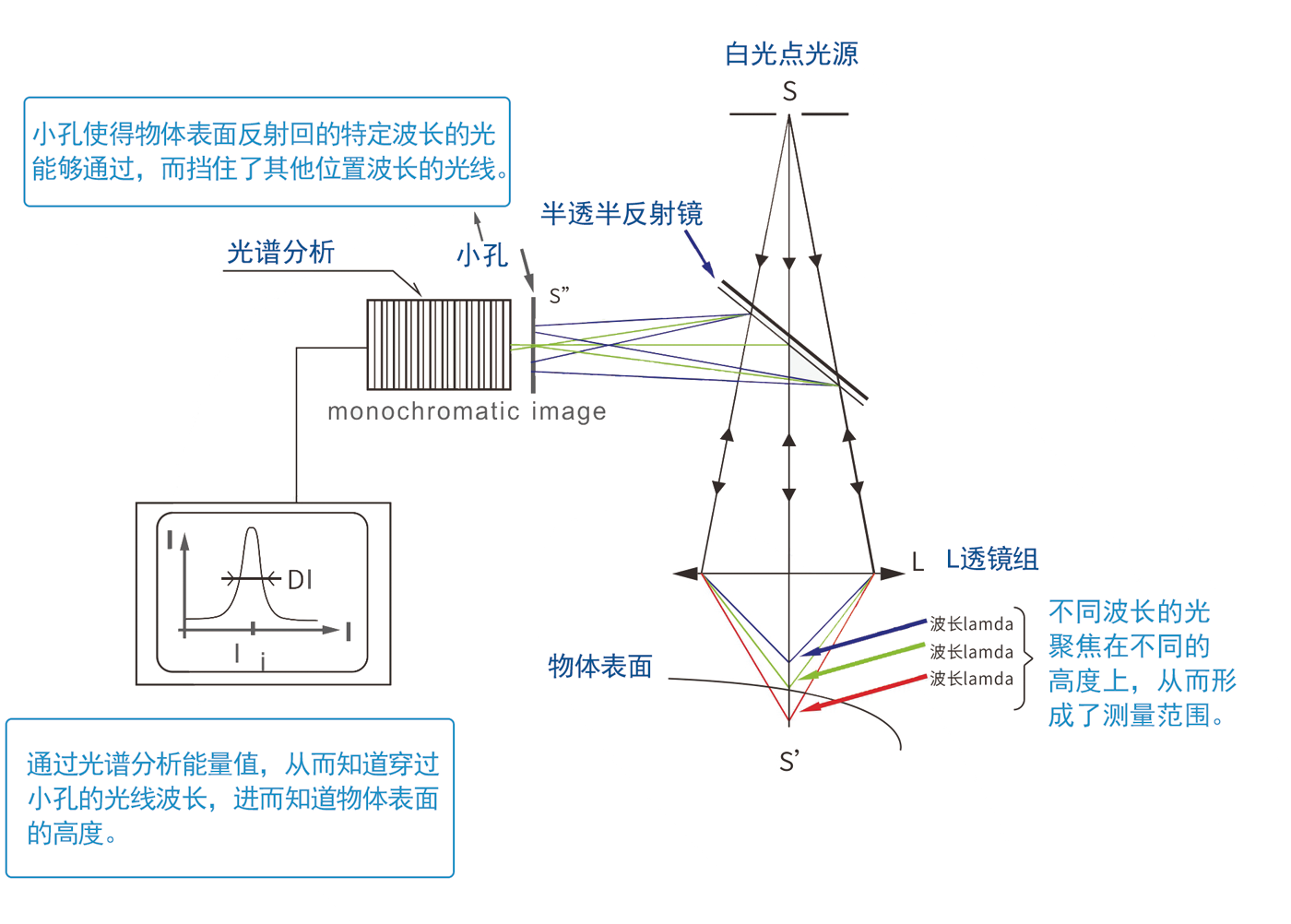

█ 測量原理
█ EC系列光譜共焦基本參數
型號 | EC03560 | EC04025 |
工作距離 | 12.8mm | 16mm |
測量范圍 | 3.5mm | 4mm |
角度特性 | ±60° | ±25° |
數值孔徑 | 0.866 | 0.423 |
光斑大小 | 5.8μm | 12μm |
軸向分辨率 | 0.006μm | 0.006μm |
直線性 | 0.01%F.S. | 0.01%F.S. |
最小可測量厚度 | 150μm | 130μm |
直徑 | 83mm | 30mm |
長度 | 257mm | 80mm |
重量 | 2300g | 95g |

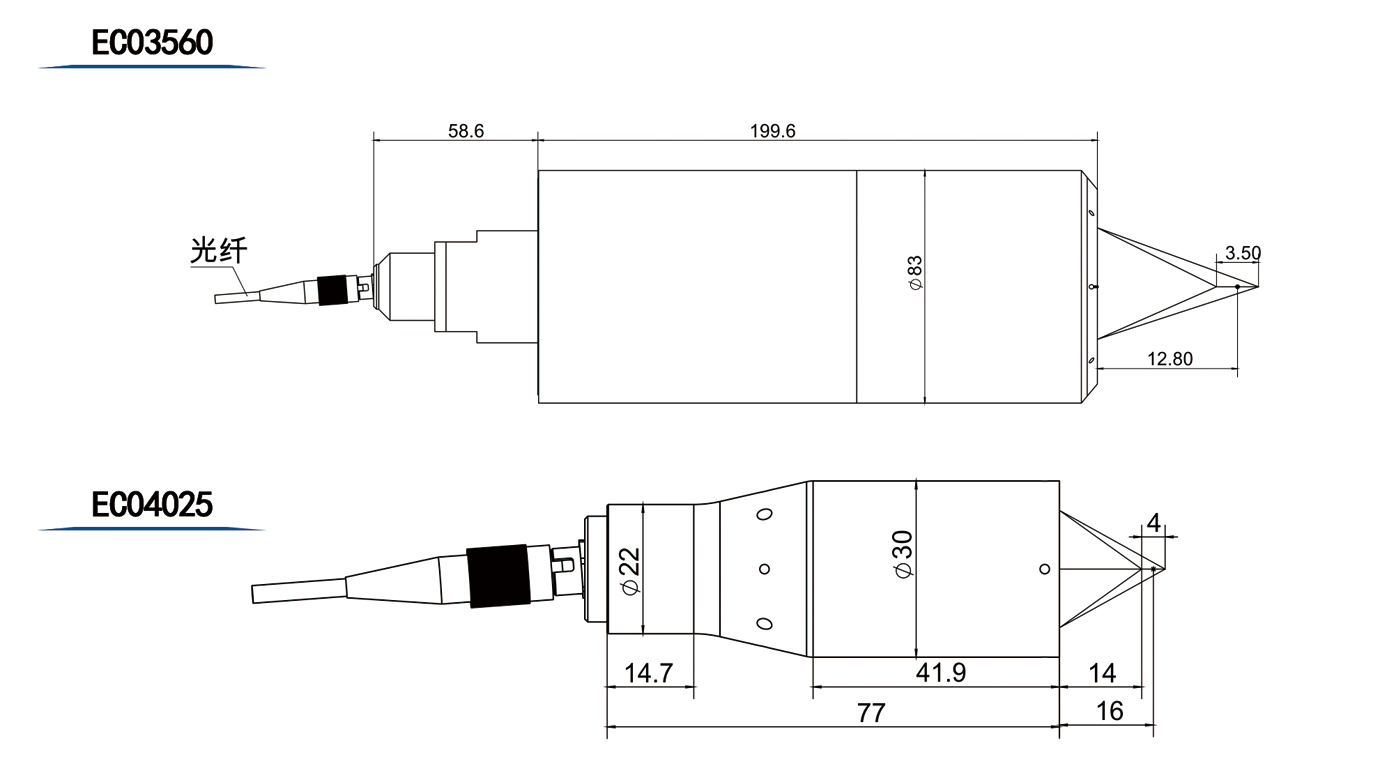

█ EC系列產品尺寸圖

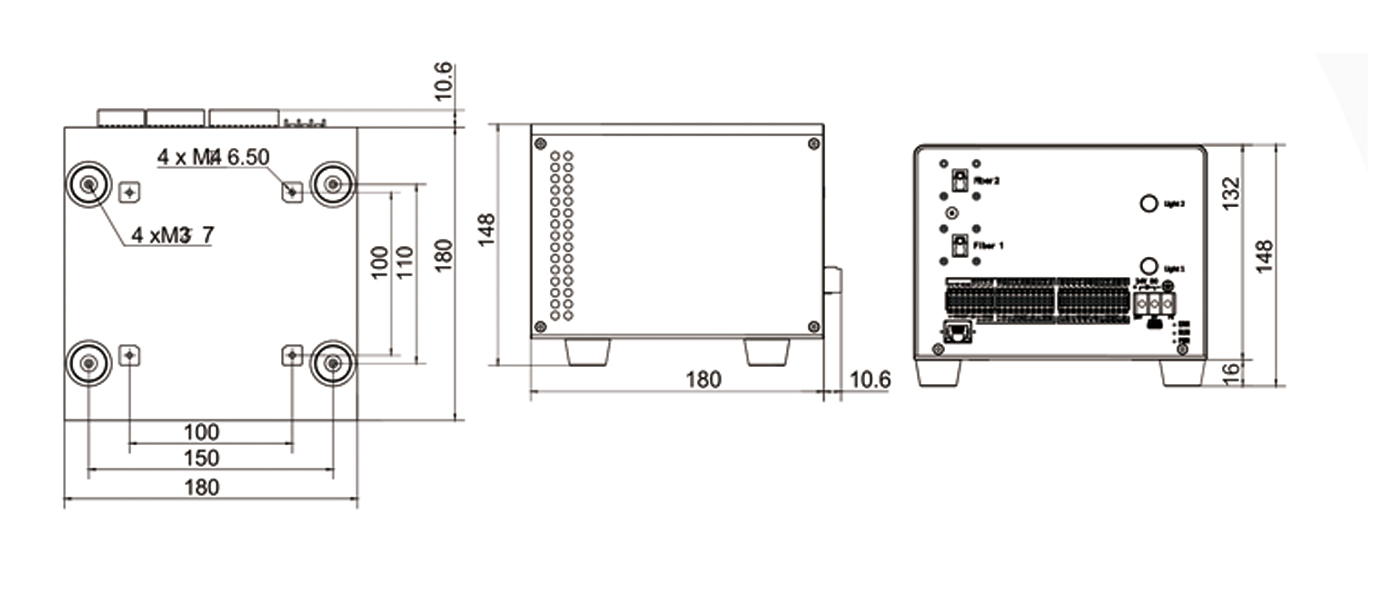

█ 控制器EC5001產品尺寸圖

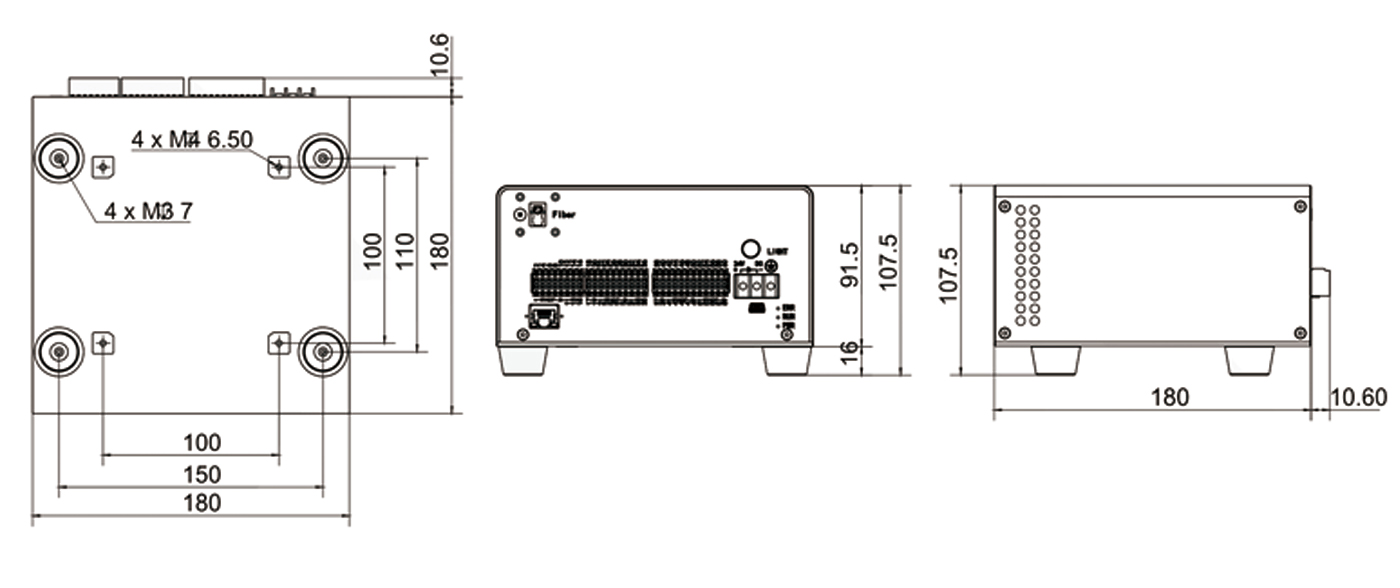

█ 控制器EC5002產品尺寸圖

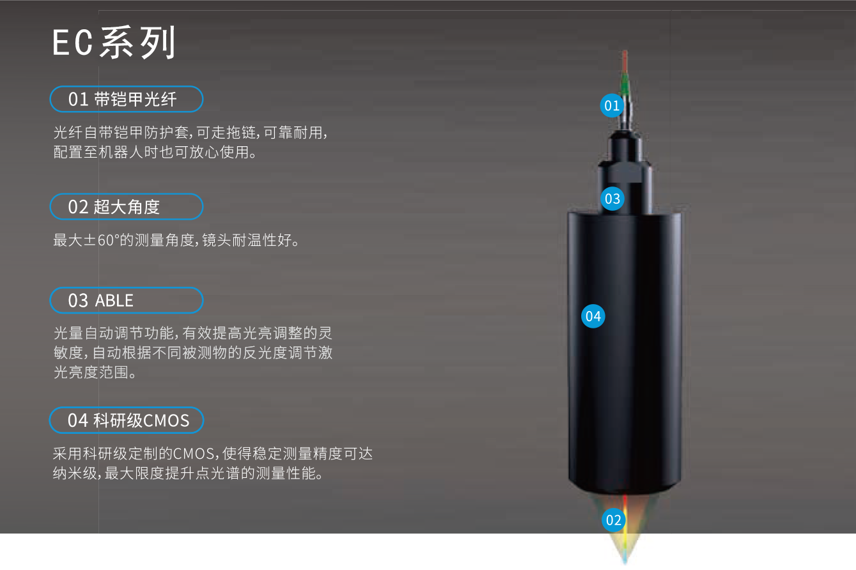

功能介紹
案例應用
