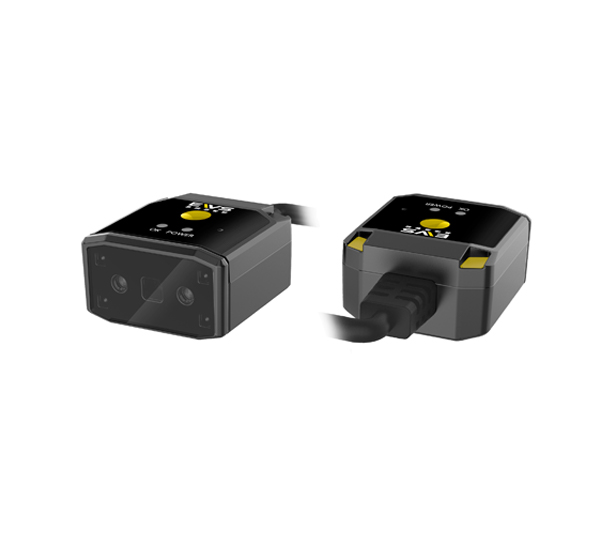

EVS-CR2013 核心優勢 ◆ 極小型化，適應各類型機臺及緊湊工位 ◆ 豐富的 IO 接口和直插式電源接口，方便現場接線 ◆ 自帶 LED 瞄準，明確指示目標視野，安裝調試快捷 ◆ 提供蜂鳴器、狀態指示燈提示操作狀態，便于現場調試 ◆ 支持一鍵調參功能，簡化參數配置操作 ◆ 低速和靜態場景的人工、半自動化工位等 訂貨型號 ◆ 標準距離，紅色光源，網口：EVS-CR2013-01-R ◆ 標準距離，紅色光源，網口，偏振：EVS-CR2013-01-RP |
|

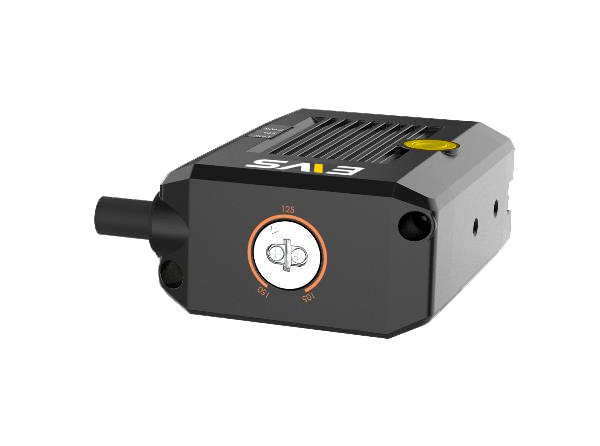

EVS-CR2016 核心優勢 ◆ 極小型化，適應各類型機臺及緊湊工位 ◆ 外置調焦旋鈕，對焦平面可視化 ◆ 豐富的 IO 接口和直插式電源接口，方便現場接線 ◆ 支持 TCP、Serial、FTP、Profinet、Ethernet/IP、MELSEC/SLMP、Fins 等傳輸協議 應用行業 ◆ 3C，食藥品，電子半導體，新能源行業等 |  |

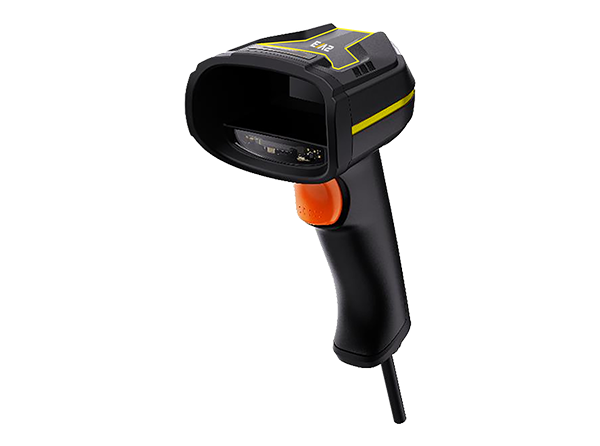

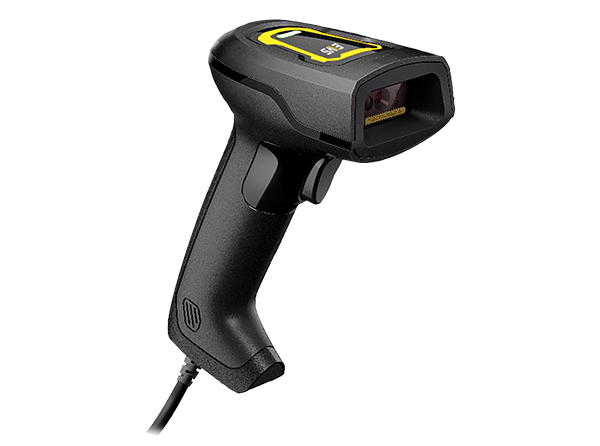

EVS-CRH2003 核心優勢 ◆ 采用自主研發的高性能條碼識別算法，可高效讀取輕工業、企業、零售等場景的噴墨疑難碼 ◆ 算法魯棒性強，可有效應對條碼臟污、缺損、低對比度等情形 ◆ 支持 USB-HID、USB-CDC、RS-232 多種輸出模式 ◆ 外觀采用線材分離式設計，便于更換使用 ◆ 支持 IP42 防護等級及 1.5 米跌落高度 ◆ 支持蜂鳴器和指示燈多種狀態指示 ◆ 應用行業：智能制造、零售、物流、醫療、企事業單位等 |  |
EVS-CR2013
型號 | EVS-CR2013-01-R | EVS-CR2013-01-RP |
物理特性 | ||
尺寸：45 mm × 43 mm × 25 mm | 重量 ：約 68.5 g | |
焦距: 4.7 mm | 鏡頭接口 M5.8-Mount | |
光源: 紅色 紅色（偏振） 白色 白色（偏振） | ||
指示燈: 電源指示燈 POWER，狀態指示燈 OK/NG | ||
IP 防護等級: IP54 | 瞄準器: 綠光 LED | |
性能指標 | ||
最大處理幀率: 50 fps | 最大讀取速度: 30 個碼/秒 | |
傳感器類型 CMOS:全局快門 | 像元尺寸: 2.7 μm × 2.7 μm | |
靶面尺寸: 1/4” | 分辨率: 1280 × 1024 | |
曝光時間: 60 μs ~ 0.6 sec | 增益: 1 ~ 28 dB | |
黑白/彩色: 黑白 | ||
解碼能力 | ||
一維碼：Code 39，Code 93，Code 128，ITF14，ITF25，CodaBar，EAN，UPCA，UPCE 等 | ||
二維碼：QR Code，Data Matrix 等 | ||
通訊協議 :網口：SmartSDK，TCP Client，Serial，F(xiàn)TP，HTTP，TCP Server，UDP，Profinet、EthernetIP U 口：SmartSDK，USB（HID、CDC） | ||
景深: Code 39（5 mil）：75 ~ 215 mm Code 128（10 mil）：50 ~ 400 mm EAN13（13 mil）：60 ~ 420 mm QR Code（15 mil）：40 ~ 290 mm Data Matrix（10 mil）：50 ~ 240 mm | ||
電氣特性 | ||
數據接口: 網口：Fast Ethernet（100 Mbit/s），RS-232，DC 端子； U 口：USB 2.0 | ||
數字 I/O 網口：DB15 接口提供電源和 I/O，包含 2 路非隔離輸入（Line 0/1），2 路非隔離輸出 （Line 2/3），1路 RS-232，支持通過側面按鈕觸發設備 U 口：DB15 接口提供數據傳輸，支持通過側面按鈕觸發設備 | ||
供電 網口：12 ~ 24 VDC；U 口：5 VDC（USB2.0 供電） | ||
最大功耗 網口：2.5 W@12 VDC；U 口：2.5 W@5 VDC | ||
用戶環境參數 | ||
環境光照： 0 ~ 10000 lux | ||
溫度： 工作溫度 0 ~ 50℃，儲藏溫度-30 ~ 70℃ | ||
濕度： 20% ~ 95%RH 無冷凝 | ||

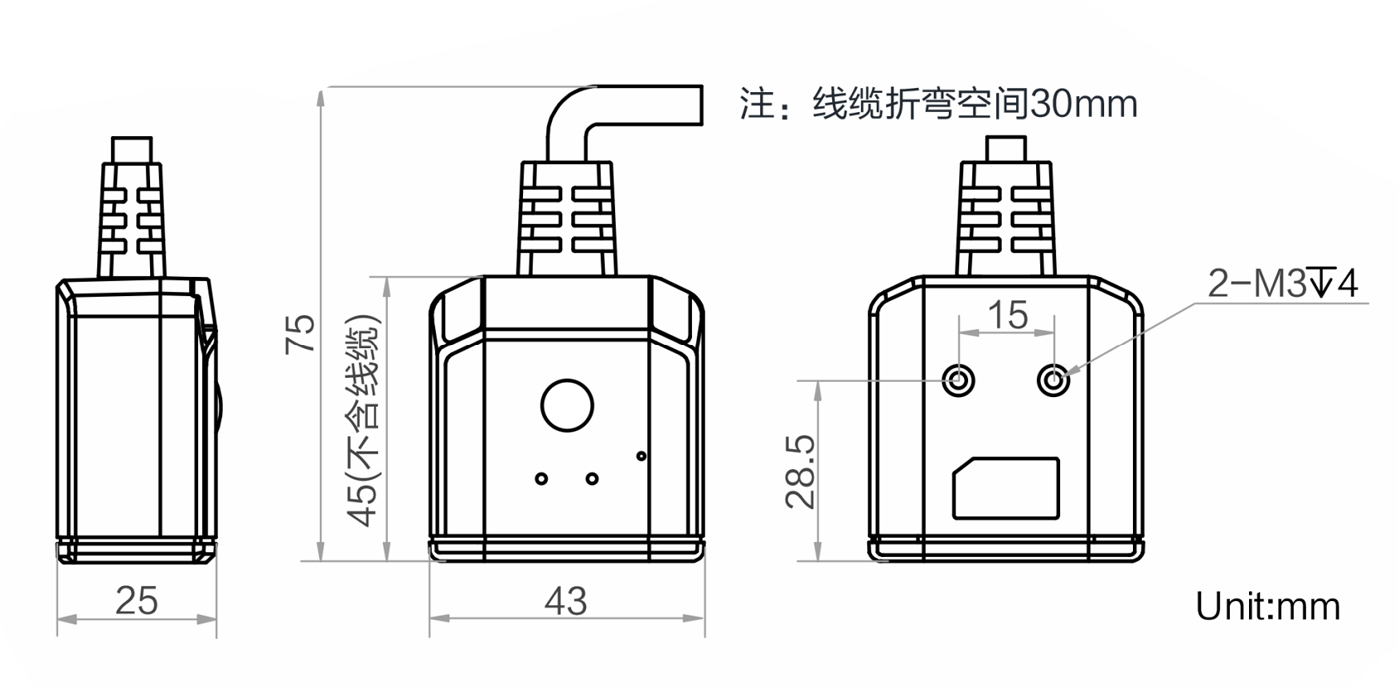

外觀尺寸
EVS-CR2013
性能 | ||
條碼類別 | 一維碼: Code 39, Code 93, Code 128,ITF14,ITF25, CodaBar, EAN8, EAN13, UPCA,UPCE等 二維碼: QR,DataMatrix等 | |
最大處理幀率 | 60 fps | |
最大讀取速度 | 45個碼/秒 | |
傳感器類型 | CMOS,全局快門 | |
像元尺寸 | 3.45 μm 3.45 μm | |
靶面尺寸 | 1/2.9" | |
分辨率 | 1408x 1024 | |
曝光時間 | 16μs~1 sec | |
增益 | 0~ 15 dB | |
黑白/彩色 | 黑白 | |
通訊協議 | SmartSDK, TCP Client, Serial, FTP, TCP Server, Profinet, MELSEC/SLMP, Ethernet/IP, ModBus,UDP,Fins | |
電氣特性 | ||
數據接口 | Fast Ethernet (100 Mbit/s) | |
數字I/O | 17-pin M12接口提供電源和I/O:包含1路非隔離輸入(Line2), 1路非隔離 輸出(Line 3),2路雙向可配置非隔離I/0 (Line 0/1),1路RS-232 支持通過側面按鈕觸發設備 | |
供電 | 12~ 24 VDC | |
最大功耗 | 24 W@12 VDC | |
結構 | ||
焦距 | 16mm | 25 mm |
鏡頭接口 | M12-Mount, 可手動調焦 | |
工作距離 | 105~ 150 mm | 170~ 200 mm |
環境光照 | 0 ~ 50000 lux | |
光源 | 紅色 | |
瞄準器 | 不支持 | |
指示燈 | 電源指示燈PWR,網絡指示燈LNK,狀態指示燈STS | |
外形尺寸 | 46 mmx 25 mmx 57.6 mm | |
重量 | 約215g | |
IP防護等級 | IP65 | |
溫度 | 工作溫度0℃~ 50℃,儲藏溫度-30℃~ 70℃ | |
濕度 | 20% ~ 95%RH無冷凝 | |
一般規范 | ||
軟件 | IDMVS | |
認證 | CE,RoHS,KC | |
外觀尺寸
EVS-CRH2003
性能指標 | |
條碼類別 | 一維碼: Code 39 ,Code 93,Code 128,Coda Bar, EAN8, EANI3,ITF14, ITF25, UPCA, UPCE 二維碼: QRCode, Dala Matix, MicroQR, Aztec 堆疊碼: PDF417 |
條碼最小精度 | 4 mil |
最大處理幀率 | 50 fps |
傳感器類型 | CMOS,全局快門 |
像元尺寸 | 3.74 μm x3.74 μm |
靶面尺寸 | 1/6" |
分辨率 | 640 x 480 |
景深* | EANI3 (13 mil): 30~ 240 mm Code 39 (5 mil): 50 ~ 100 mm Code 128 (10 mil): 30~ 240 mm Data Matrix (10 mil): 40~ 130 mm QR Code (15 mil): 15 ~ 205 mm |
視場角度 | 水平42°,垂直32° |
檢測角度 | 傾斜角度±60°,偏斜角度±60°,旋轉角度360° |
符號反差 | 20 % |
通訊協議 | SmarSDK,USB (HID/CDC) |
電氣特性 | |
接口 | USB2.0 |
供電 | 5 VDC |
最大功耗 | 2.5 W@5 VDC |
物理特性 | |
焦距 | 3.1 mm |
鏡頭接口 | M5.0-Mount |
環境光照 | 0~ 1000 lux |
光源 | 白光 LED |
瞄準器 | 橙光LED |
提示方式 | LED指示燈,蜂鳴器 |
外形尺寸 | 66.5 mmx 94 mmx 169.5 mm |
重量 | 約160 g |
IP防護等級 | IP42 |
溫度 | 工作溫度20~55C,儲藏溫度-30~70°C |
濕度 | 5% ~ 95%RH無冷凝 |
跌落高度 | 1.5m米50次 |
外觀尺寸
