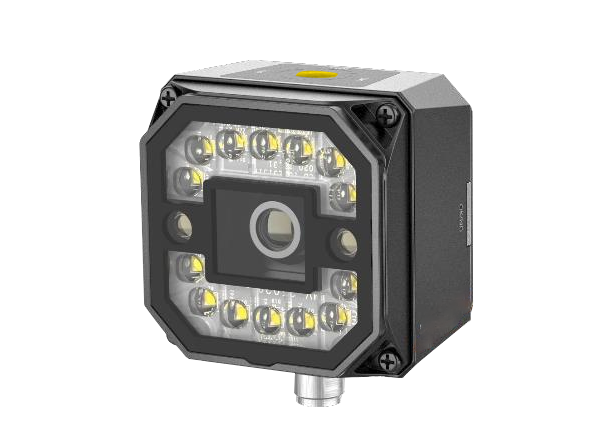

EVS-CR3013 核心優勢 ◆ 內置深度學習讀碼算法，可適應多種復雜工況，魯棒性強 ◆ 單一線纜提供豐富 IO 接口，可接入多路輸入、輸出信號 ◆ 14 顆 LED 復合光源，支持分組靈活搭配 ◆ 兼容偏振功能，偏振和非偏振模式可快速切換 ◆ 頂部環形指示燈及雙邊側腰線結果指示燈，快速觀察工作狀態 ◆ 內置雙 LED 瞄準器，方便安裝對準 應用領域 3C，食藥品，電子半導體，汽車零部件 |  |

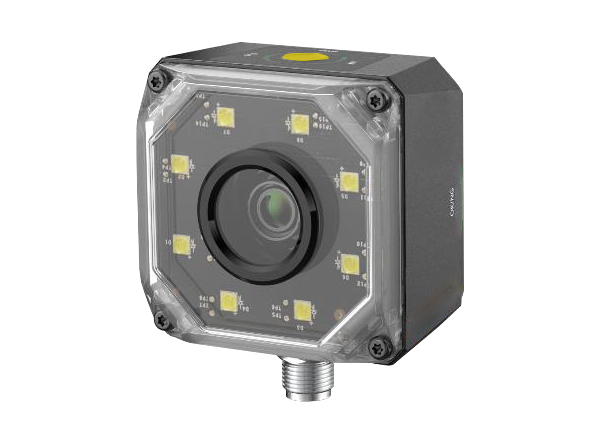

EVS-CR3016 核心優勢 ◆ 文字優秀 Sensor 選型，高速采集優質圖像 ◆ 單一線纜提供豐富 IO 接口，可接入多路輸入、輸出信號 ◆ 外置防水調試按鈕，支持外部手動觸發 ◆ 頂部環形指示燈，快速觀察工作狀態 ◆ 雙邊側腰線結果指示燈，讀碼 OK/NG 狀態多角度可視 ◆ 模塊化光源設計，分路可控，替換便捷 應用領域 3C，食藥品，電子半導體，汽車零部件 |  |

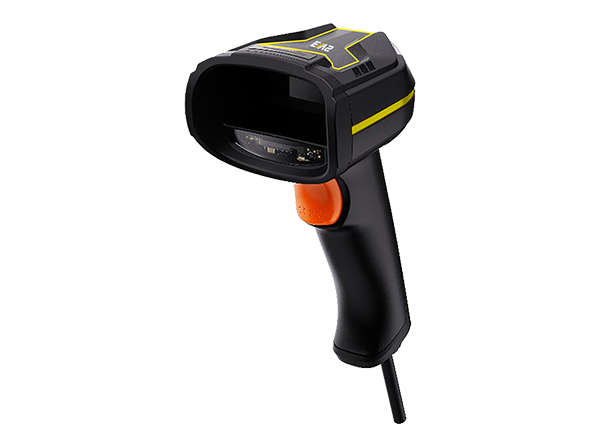

EVS-CRH3013 核心優勢 ◆ 采用自主研發的高性能條碼識別算法，可高效讀取工業場景的一維碼及二維碼 ◆ 算法魯棒性強，可有效應對條碼臟污、缺損、低對比度等情形 ◆ 支持連續讀碼、批量讀碼模式，大大提高多碼場景讀取效率 ◆ 支持 TCP，Serial，F(xiàn)TP，UDP，USB HID，USB CDC 等傳輸協議 ◆ 外觀采用線材分離式設計，便于更換使用 訂貨型號 ◆ 網口，標準距離，紅光設備：EVS-CRH3013-01L-R ◆ 網口，標準距離，白光設備：EVS-CRH3013-01L-W ◆ U口，標準距離，紅光設備：EVS-CRH3013-01U-R ◆ U口，標準距離，白光設備：EVS-CRH3013-01U-W |  |
EVS-CR3013
性能 | |||
條碼類別 | 一維碼: Code 39, Code 93, Code 128,CodaBar, EAN8, EAN13, UPCA,UPCE,ITF14, Matrix 2 of 5,Matrix 25,MSI,China Post, Code 11, Industrial 25等 二維碼: QR Code, Data Matrix等 堆疊碼: PDF417等 | ||
最大處理幀率 | 60 fps | ||
最大讀取速度 | 84個碼/秒 | ||
傳感器類型 | CMOS,全局快門 | ||
像元尺寸 | 4μmx 4μm | ||
靶面尺寸 | 1/2.7" | ||
分辨率 | 1280x 1024 | ||
曝光時間 | 35μs~1 sec | ||
增益 | 0dB~ 15dB | ||
黑白/彩色 | 黑白 | ||
通訊協議 | SmartSDK, TCP Client, Serial, FTP,TCP Server, Profinet, MEL SEC, Ethernet/IP, ModBus, Fins, SL MP | ||
電氣特性 | |||
數據接口 | Fast Ethernet (100 Mbit/s) | ||
數字I/0 | 17-pin M12接口提供電源和I/O:包含3路非隔離輸入(Lineln 0/1/2), 3路非隔離輸出 (LineOut 0/1/2), 1路RS-232, 支持通過頂部按鈕觸發設備 | ||
供電 | 24 VDC | ||
最大功耗 | 20 W@24 VDC (啟用自帶補光燈) | ||
結構 | |||
焦距 | 6 mm | ||
鏡頭接口 | M12-Mount, 機械對焦 | ||
鏡頭罩 | 半偏振鏡頭罩,可選購?fù)该骱腿耒R頭罩 | ||
光源 | 白光/紅光/藍光/紅外 | ||
指示燈 | 電源指示燈PWR,網絡指示燈LNK,狀態指示燈STS,結果顯示指示燈0K/NG | ||
外形尺寸 | 65.2 mmx 65.2 mmx 47 mm | ||
重量 | 約280g | ||
IP防護等級 | IP67 (正確安裝適當鏡頭防水罩的情況下) | ||
溫度 | 工作溫度0℃~ 50℃,儲藏溫度-30℃~ 70℃ | ||
濕度 | 20% ~ 95%RH無冷凝 | ||
一般規范 | |||
軟件 | IDMVS | ||
認證 | CE,RoHS,KC | ||

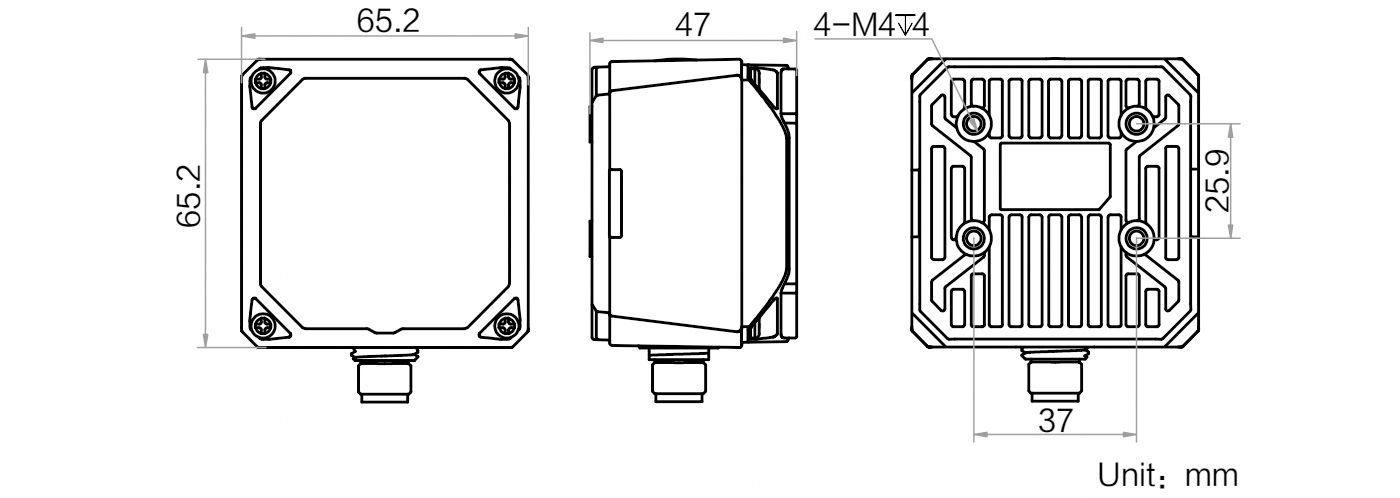

外觀尺寸
EVS-CR3016
性能 | |||
條碼類別 | 一-維碼: Code 39, Code 93, Code 128,CodaBar, EAN, ITF25, MATRIX25, MSI, CODE11,INDUSTRIAL25, CHINAPOST等 二維碼:QR,DM等 堆疊碼: PDF417 | ||
最大處理幀率 | 60 fps | ||
最大讀取速度 | 84個碼/秒 | ||
傳感器類型 | CMOS,全局快門 | ||
像元尺寸 | 3.45 μmx3.45 μm | ||
靶面尺寸 | 1/2.9" | ||
分辨率 | 1408X 1024 | ||
曝光時間 | 16μs~1 sec | ||
增益 | 0~40dB | ||
黑白/彩色 | 黑白 | ||
通訊協議 | SmartSDK, TCP Client, Serial, FTP,TCP Server, Profinet, MEL SEC, Ethernet/IP, ModBus, Fins, SLMP | ||
電氣特性 | |||
數據接口 | Fast Ethernet (100Mbit/s) | ||
數字I/0 | 17-pin M12接口提供電源和I/O:包含3路非隔離輸入(Lineln 0/1/2), 3路 非隔離輸出(LineOut 3/4/5), 1路RS232輸入,1路RS232輸出 支持通過頂部按鈕觸發設備 | ||
供電 | 24 VDC | ||
最大功耗 | 20 W@24 VDC (啟用自帶補光燈) | ||
結構 | |||
焦距 | 6 mm | ||
鏡頭接口 | M12-Mount, 機械對焦 | ||
鏡頭罩 | 透明鏡頭罩,可選購全偏振、半偏振鏡頭罩 | ||
光源 | 聚光白光,可選購聚光紅光/藍光/紅外,廣角白光/藍光/紅光 | ||
指示燈 | 電源指示燈PWR,網絡指示燈LNK,狀態指示燈STS,結果顯示指示燈OK/NG | ||
外形尺寸 | 65.2 mmx65.2 mmx 42 mm | ||
重量 | 約250 g | ||
IP防護等級 | IP67 (正確安裝適當鏡頭防水罩的情況下) | ||
溫度 | 工作溫度0~50C,儲藏溫度-30~70C | ||
濕度 | 20%~95%RH無冷凝 | ||
一般規范 | |||
軟件 | IDMVS | ||
認證 | CE, RoHS, KC | ||

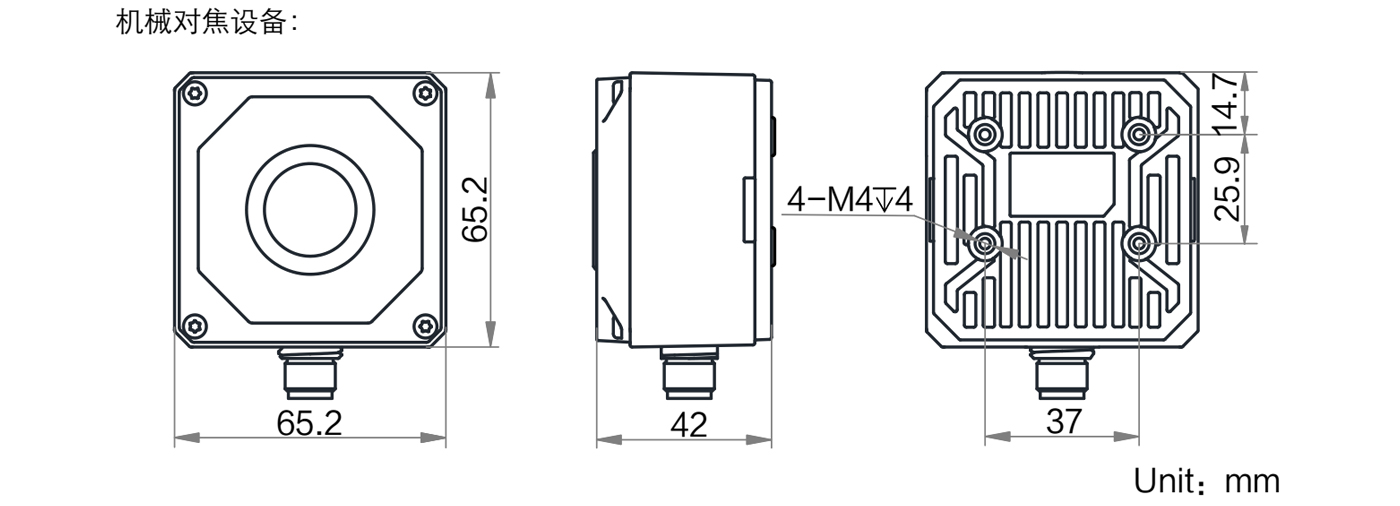

外觀尺寸

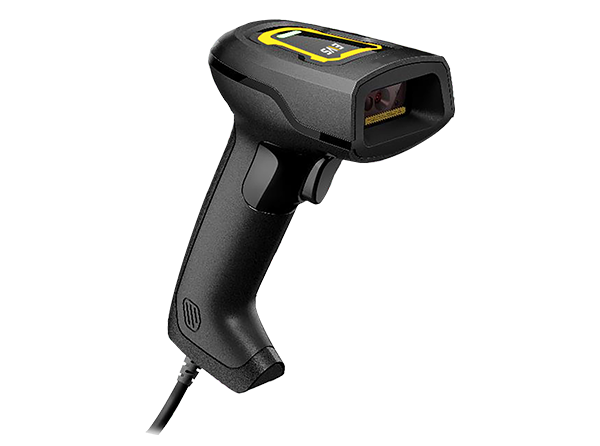

EVS-CRH3013
型號 | EVS-CRH3013-01L-R | EVS-CRH3013-01L-W | EVS-CRH3013-01U-R | EVS-CRH3013-01U-W | |||
性能指標 | |||||||
條碼類別 | 一維碼: Code 39,Code 93,Code 128 ,CodaBar,EAN8, EAN13,Matrix 2 of 5, ITFI4, UPCA,UPCE等 二維碼: QRCode, Data Matrix等 | ||||||
條碼最小精度 | 3 mil 4 mil | ||||||
最大處理幀率 | 50 fps | ||||||
傳感器類型 | CMOS,全局快門 | ||||||
像元尺寸 | 3 μm x3 μm | ||||||
靶面尺寸 | 1/4" | ||||||
分辨率 | 1280 x 1024 | ||||||
景深’ | Code 128 (3 mil): 35~80 mm Code 128 (10 mi):10~ 170 Code 39 (5 mil): 15 ~ 100 mm Code39 (20 mil): 20~ 250 mm Data: Marix (10mil):5~ 115 mm QR Code (20 mi): 20~ 190 mm | Code 39 (5 mi): 40~ 160 mm Code 128 (10 mil): 10 ~ 400 mm Data Marix (10 mil): 30 ~ 200 mm QR Code (15 mil): 15 ~ 280 mm QR Code (20 mil): 20~ 370 mm | |||||
視場角度 | 水平40°,垂直34° | ||||||
檢測角度 | 傾斜角度±60°,偏斜角度±60°, 旋轉角度360° | ||||||
符號反差 | 20 % | ||||||
通訊協議 | 網口: SmartSDK, TCP Client, FTP, TCP Server, UDP,Serial U口: SmartSDK, USB (HIDCDC) | ||||||
電氣特性 | |||||||
接口 | 網口: Fast Ethernet (100 Mbit/s), RS-232, DC端子 U口: USB2.0,DC端子 | ||||||
供電 | 網口: 12~24 VDC U口: 5 VDC (USB); 12~ 24 VDC (DC端子) | ||||||
最大功耗 | 網口: 1.8 W@12 VDC U口: 1.5 W@5 VDC USB); 1.8 W@12 VDC (DC端子) | ||||||
物理特性 | |||||||
焦距 | 4.7 mm | 鏡頭接口 | M5.8-Mount | ||||
環境光照 | 0~ 100000 lux | 光源 | 紅光 LED白光LED | ||||
瞄準器 | 十字激光瞄準 | 提示方式 | LED指示燈,蜂鳴器,震動器 | ||||
外形尺寸 | 74.4 mm x 86.6 mm x 190.2 mm | 重量 | 約160 g | ||||
IP防護等級 | IP42 | 跌落高度 | 1.5米50次以上 | ||||
溫度 | 工作溫度-20 ~ 50°C,儲藏溫度-40 ~ 70°C | 濕度 | 20%~ 80%RH無冷凝 | ||||
外觀尺寸

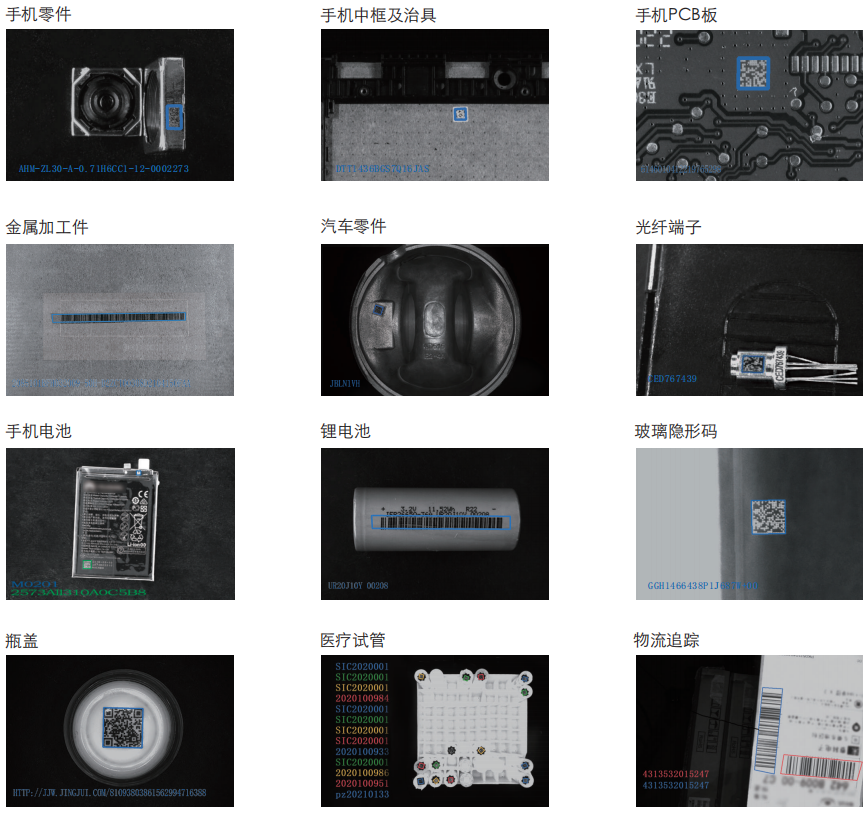

出色的讀碼效果
可在多種行業應用
