核心優勢

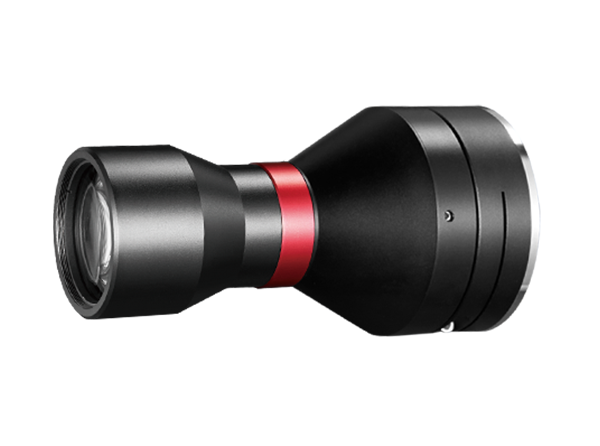

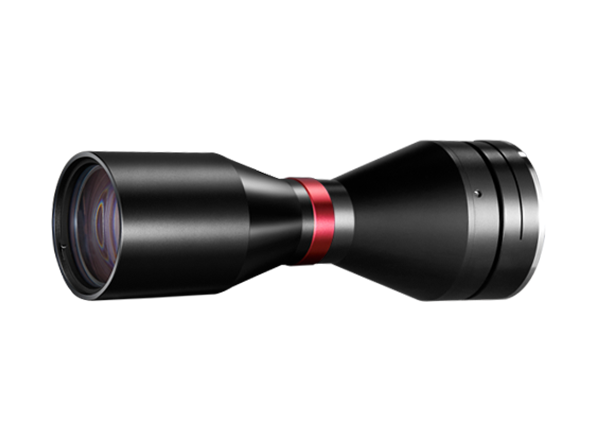

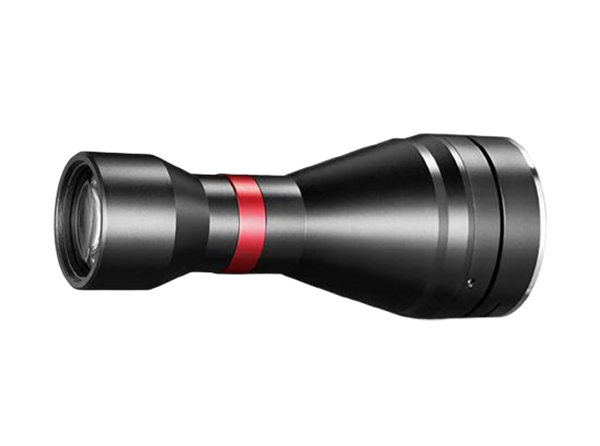

? SC系列為雙遠心設計，擁有優質的成像品質。
? 視野范圍從最小26mm至最大300mm，適應大多數工業產品。
? 適配從4/3"-16K 3.5um各種M/F接口工業相機。
? 全系列227款標準產品及超百款非標規格，涵蓋各種應用場景。
? 大光圈、高遠心度、低畸變、大景深，性能佳。
? SC系列每一支鏡頭均經過精密調校，可提供測試報告。
? 該系列鏡頭工作波長：420~660nm。
型號 | 支持CCD尺寸(Φmm) | 物方視場FOV(Φmm) | 放大倍率β(x) | 物方工作距WD(mm) | 像方F/# | 鏡頭接口 |
EVS-SCa0398-318 | 67.6 | 170 | 0.398 | 318±5 | 9.4 | M72 |
EVS-SCb0908-73 | 23.6(4/3") | 26 | 0.908 | 73±1 | 12.3 | M58 |
EVS-SCc1115-73 | 29(1.75") | 26 | 1.115 | 73±1 | 15 | M58 |
EVS-SCd0917-110 | 33(2") | 36 | 0.917 | 110±2 | 15.5 | M58 |
EVS-SCe1083-110 | 39 | 36 | 1.083 | 110±2 | 18.3 | M58 |
EVS-SCf1038-118 | 43.6(35mm Full) | 42 | 1.038 | 118±3 | 17.1 | M58 |
EVS-SCg0738-228 | 59 | 80 | 0.738 | 228±4 | 9.9 | M72 |
雙遠心鏡頭可彌補普通工業鏡頭“近大遠小”這一弊端。它特殊的光學設計，能使相機接收平行光，解決視差帶來的檢測精度問題，還可以避免雜散光，保證圖像輪廓清晰。
雙遠心鏡頭的應用
一：半導體芯片檢測
在半導體芯片制造領域，雙遠心鏡頭可用于圖像測量和檢測等。雙遠心鏡頭通過其高精度、高穩定性的成像系統，來確保產品的質量和可靠性。
芯片檢測一般所需要的視野較小，且精度要求較高，普通FA鏡頭無法達到較高的精度。這就需要鏡頭具備大景深，可以同時看到不同高度的清晰圖像，提高測量效率。
二：透明玻璃瓶瑕疵檢測
透明玻璃瓶材質易受外界環境光線干擾，容易出現遮擋或泛白的情況，雙遠心鏡頭具有特殊光學設計，可以有效解決光線干擾現象，清晰準確的識別細小瑕疵，如劃痕、白點等。
雙遠心鏡頭不但分辨率高，還有著極低的遠心度和畸變，成像更清晰，因而檢測精度很高，可大大提高檢測效率和生產質量。
三：汽車零部件檢測
在汽車零部件的制造中，會涉及很多精確的光學檢測和測量應用。雙遠心鏡頭可以達到在不同工作距離上，同時獲得清晰的視覺圖像，從而在不同距離上實現高精度光學測量，提高裝配和質檢的效率與準確性。
