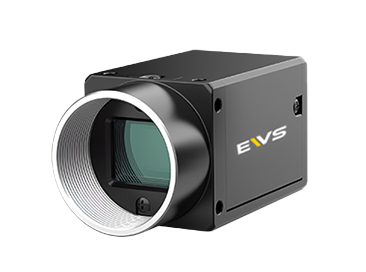

EVS-YCS-2K-GLP510-16MC
核心優勢
· 支持自動或手動調節增益、曝光時間、白平衡、LUT、Gamma校正等
· 集成多種ISP算法，支持CCM、LSC矯正等，功能豐富
· 新一代外觀結構設計，支持四面安裝
· 千兆網接口，無中繼情況下，最大傳輸距離可達100m
· 兼容GigE Vision V2.0協議及GenlCam標準，無縫連接第三方軟件
應用領域
SMT/ PCB AOI，消費電子，電氣半導體等
基本參數
相機分辨率 | 相機分辨率 | 芯片類型 | 相機快門 | 靶面尺寸 |
2000W | 5472 × 3648 | COMS | Rolling | 1" |
型號 | EVS-YCS-2K-GLP510-16M/C | 2000萬像素網口面陣相機，IMX183，二代基礎版，黑白 |
性能 | 傳感器類型 | CMOS，卷簾快門 |
傳感器型號 | IMX183 | |
像元尺寸 | 2.4 μm × 2.4 μm | |
靶面尺寸 | 1” | |
分辨率 | 5472 × 3648 | |
最大幀率 | 5.9 fps @5472 × 3648 | |
動態范圍 | 65.5 dB | |
信噪比 | 41.5 dB | |
增益 | 0 dB ~ 24 dB | |
曝光時間 | 46 μs ~ 2.5 sec | |
快門模式 | 支持自動曝光、手動曝光、一鍵曝光模式，支持Rolling和Global Reset模式 | |
黑白/彩色 | 黑白 | |
像素格式 | Mono 8/10/10Packed/12/12Packed | |
Binning | 支持 1 × 1，2 × 2，4 × 4 | |
下采樣 | 支持 1 × 1，2 × 2 | |
鏡像 | 支持水平鏡像、垂直鏡像輸出 | |
電氣特性 | 數據接口 | GigE |
數字I/O | 6-pin P7接頭提供供電和 I/O：1 路光耦隔離輸入（Line0）， 1 路光耦隔離 輸出（Line1），1 路雙向可配置非隔離 I/O（Line2） | |
供電 | 9 ~ 24 VDC，支持 PoE 供電 | |
典型功耗 | 2.4 W@12 VDC | |
結構 | 鏡頭接口 | C-Mount |
外形尺寸 | 29 mm × 29 mm × 42 mm | |
重量 | 約 100 g | |
IP防護等級 | IP40（正確安裝鏡頭以及線纜的情況下） | |
溫度 | 工作溫度-30℃ ~ 60℃，儲藏溫度-30℃ ~ 70℃ | |
濕度 | 20% ~ 95%RH 無冷凝 | |
一般規范 | 軟件 | MVS 或第三方支持 GigE Vision 協議軟件 |
操作系統 | Windows XP/7/10 32/64bits，Linux 32/64bits 以及 MacOS 64bits | |
協議/標準 | GigE Vision V2.0，GenICam | |
認證 | CE，F(xiàn)CC，RoHS，KC | |
EMVA數據（典型） | 量子效率 | 74.10% |
暗噪聲 | 6.6 e-@10 bit | |
信噪比 | 41.4 dB | |
飽和容量 | 13.8 ke- | |
動態范圍 | 65.7 dB |

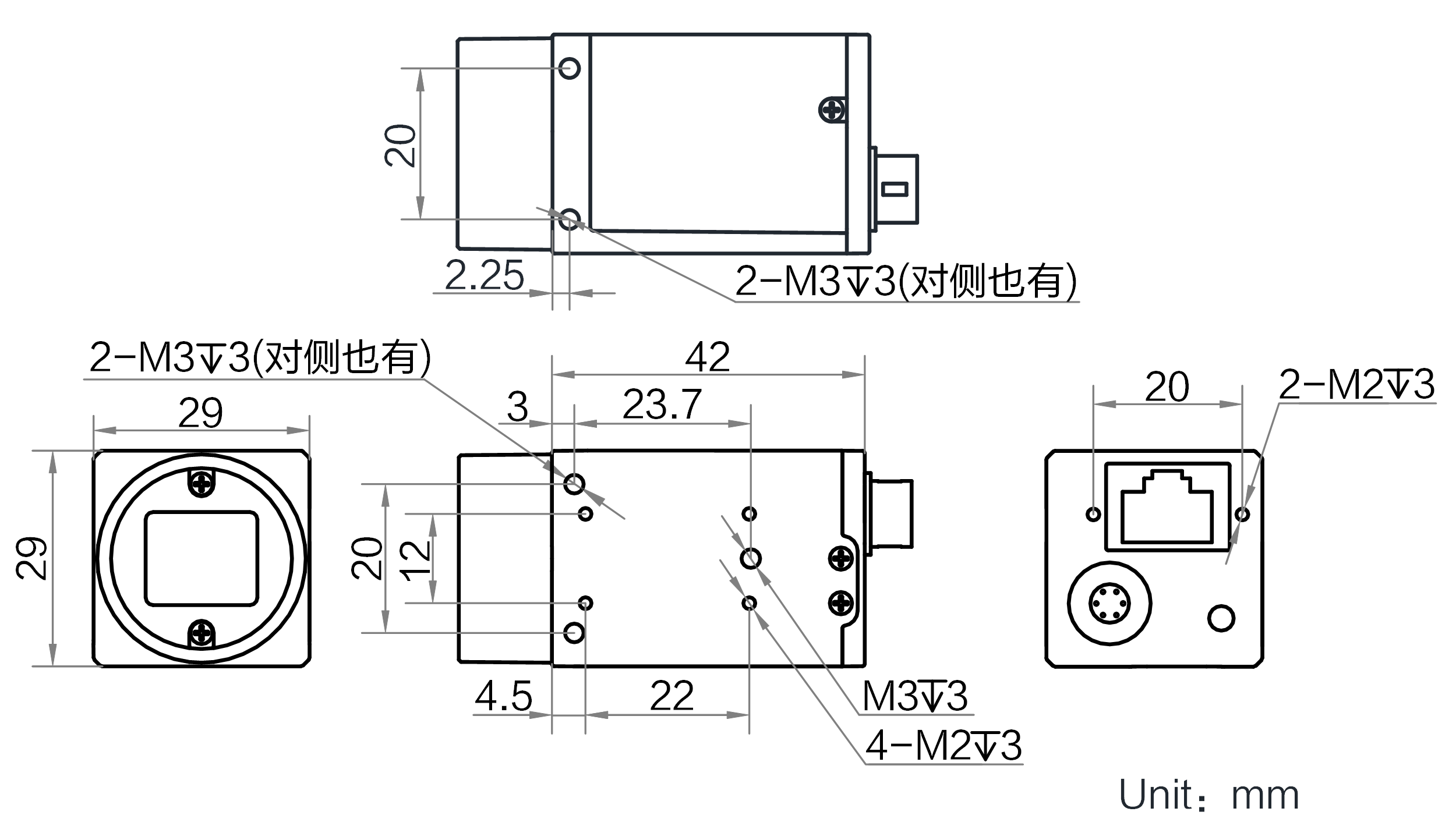

外形尺寸
二代工業面陣相機，采用全新硬件平臺實現更低功耗。
搭載Sony 的 IMX183 CMOS 芯片，噪點低，分辨率高，圖像優異，性價比高。
通過千兆以太網接口傳輸圖像，可快速實時傳輸數據，全分辨率下的幀率可達 5.9 fps。
