3D線掃相機 核心優勢 ◆ 同時支持3D掃描，以及2D圖拍照 ◆ 檢測更加高效穩定快速 ◆ 實現三維的高精度測量 應用領域 形位公差測量、體積檢測、缺陷檢測 五軸聯動軌跡校準 |  |
參考距離(CD) | 50mm | ||
測量范圍 | Z軸高度(FS) | 5mm | |
X軸寬度 | 近端 | 30mm | |
參考距離 | 30.5mm | ||
遠端 | 31.5mm | ||
光源 | 光源波長 | 405nm | |
激光器等級 | 2M | ||
激光器輸出功率 | 10mW | ||
重復精度 | Z軸(高度) | 0.2um | |
X軸(寬度) | 2.5um | ||
線性 | Z軸(高度) | ±0.05%的FS | |
輪廓數據間隔 | X軸(寬度) | 10um | |
X軸輪廓點數 | 3200 | ||
掃描速度(Hz) | 2500~8000 | ||
I/O接口 | 8 個可編程輸入接口,8個可編程輸出接口 | ||
編碼器接口 | 單端、差分編碼器各一個 | ||
輸入輸出 | 1 個RS232接口,1個 100Base-TX/1000Base-T以太網接口 | ||
工作溫度 | 0~45C | ||
儲存溫度 | -20~ 70°C | ||
工作濕度 | 35%~85% 無凝露 | ||
ESD 防護 | 接觸放電 4kV、空氣放電8kV,符合IEC61000-4-2 標準 | ||
EFT防護 | 電源端?2kV/5或100kHz、信號端? 1kV/5或100kHz,符 合IEC61000-4-4 標準 | ||
沖 擊 | 每軸50Gs/3ms,符合IEC 68-2-27Ea | ||
振 動 | 10Gs (10-500Hz),符合 IEC 68-2-6Fc | ||
IP 等 級 | IP67 | ||

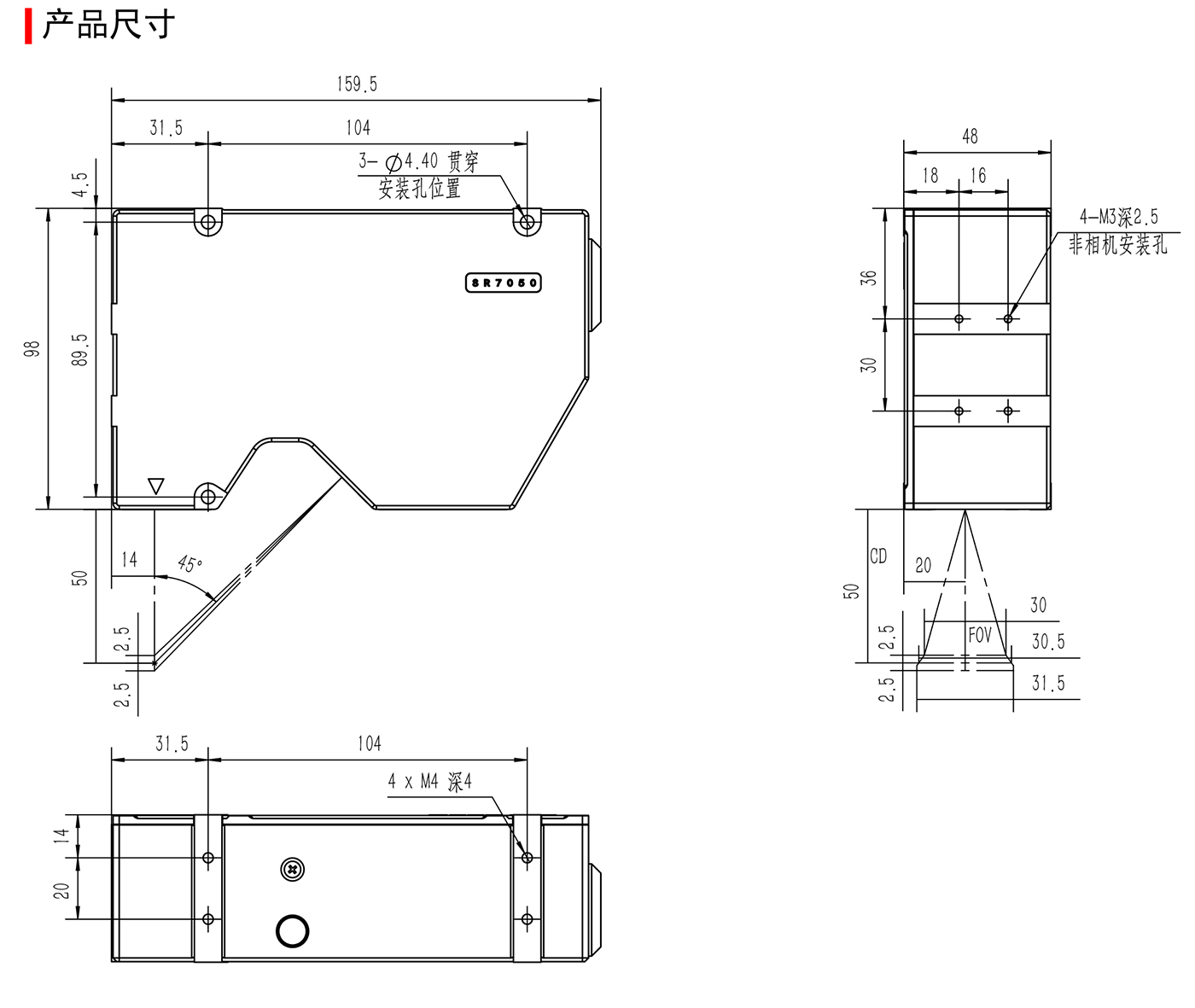

尺 寸 | 160 x 98 x 48 | ||
數據線(配線)型號 | SCB-HCAM-HB1-3m、SCB-HCAM-HB1-10m | ||
重量 | 750g | ||
對于有著高速度與高精度要求的檢測需求，適應各種材質。
高動態范圍CMOS，具備高感光度和大動態調協范圍。
目標物品黑色、反光、等復雜顏色與形態，均可穩定精準測量。
