產品介紹
詳細參數
功能
配套產品

EG/EGI系列核心競爭力

EG系列

● 超高重復精度	● 超快速度
EG系列產品提供了業界的高重復精度，在任何應用中都表現出色	590KHz
● 超高線性度	● 超快的采樣率
+0.02%的超高線性度增加了EG系列的測量能力。它利用高新技術，高性能和高精度滿足日益增長的要求	行業內最快的采樣率，超過現有的所有同類產品，以超高的穩定性有效捕獲移動物體的位移。

EGI系列

● 超高速度，最高88K采樣速度	● 超高性價比	● 超高精度±0.05%F.S
● 高集成度，無需外接控制單元	● 豐富的對外接口	● 超高分辨率,有效印制溫漂產生的誤差

型號參數		EGI030/EGI035	EGI050/ EGI055	EGI080/EGI085	EGI150/EGI155	EGI400/EGI405		EGI500/EGI505
安裝模式		漫反射	漫反射	漫反射	漫反射	漫反射		漫反射
參考距離		30mm	50mm	80mm	150mm	400mm		500mm
測量范圍		25~35mm	42~59mm	65~97mm	115~197 mm	300~500m m		250~1150mm
光源	類別	紅色半導體激光
	波長	655nm(可見光)
	激光分類	2 類(GB7247.1)、lla類(FDA CDRH 21CFR Part 1040.10)
	輸出	5mw
光點直徑		小光點光斑尺寸: 約中60um	約中75um	約中110um	約中190um	約中450um	約中500um
		寬光點光斑尺寸: 約60* 400um	約75*480um	約110*720um	190*1300um	約450*4000um	約500*6000um的F.S.
直線性		士0.05% ofF.S.				250mm~450mm:土0.02%的 F.S. 250mm~ 750mm:土0.05%的 F.S. 250mm~1150mm:土0.1%的F.S.
再現性(參考距離4096次平均測試獲得)		0.05um	0.1um	0.2um	0.5um	2um		2um
采樣頻率		1/2/5/10/20/50/88KHz(可選擇7種級別)
溫度特性		0.01% of F.S./*C
對外接口		約324克	約323克	約376克	約370克	約380克	約380克
對外接口		2 數字輸入(NPN/PNP) +4數字輸出(NPN/PNP) +1模擬量輸出(電壓/電流) +1串行RS485+1百兆網?

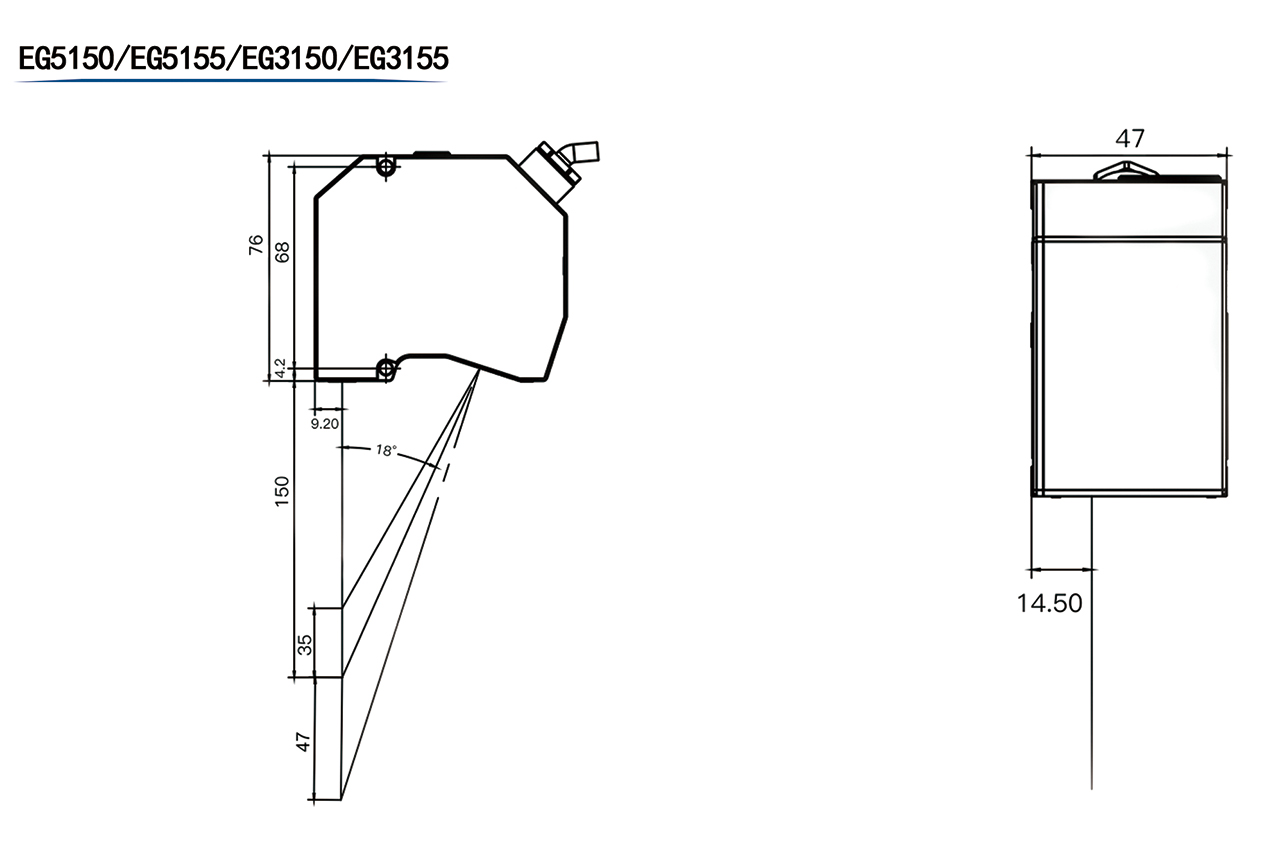

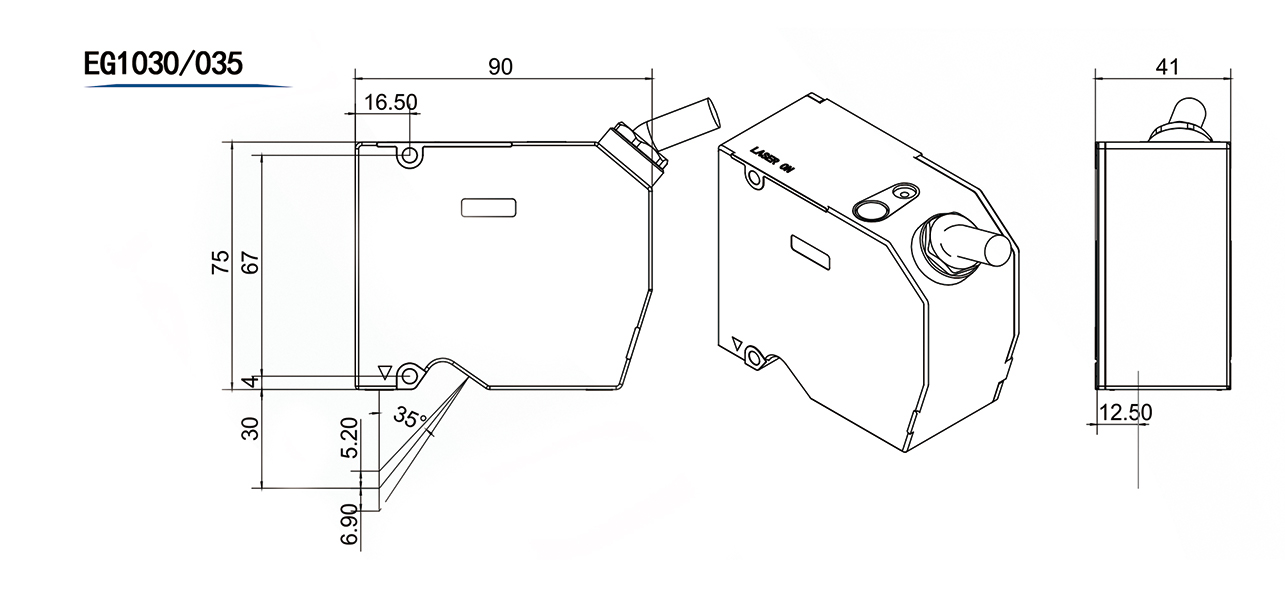

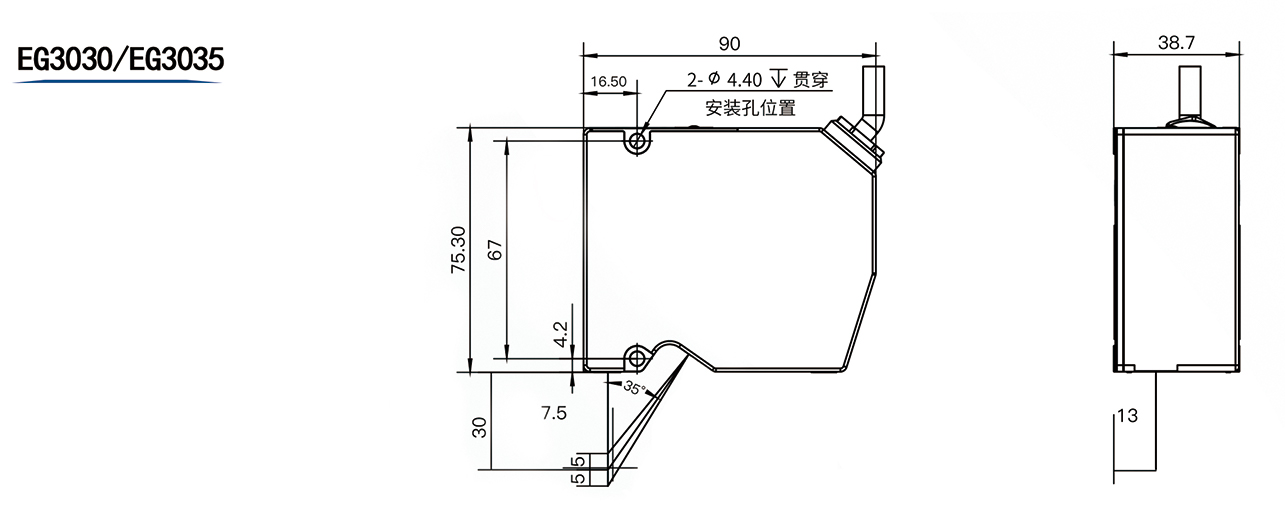

EG3000系列產品尺寸圖

圖層 1.jpg

圖層 4.jpg

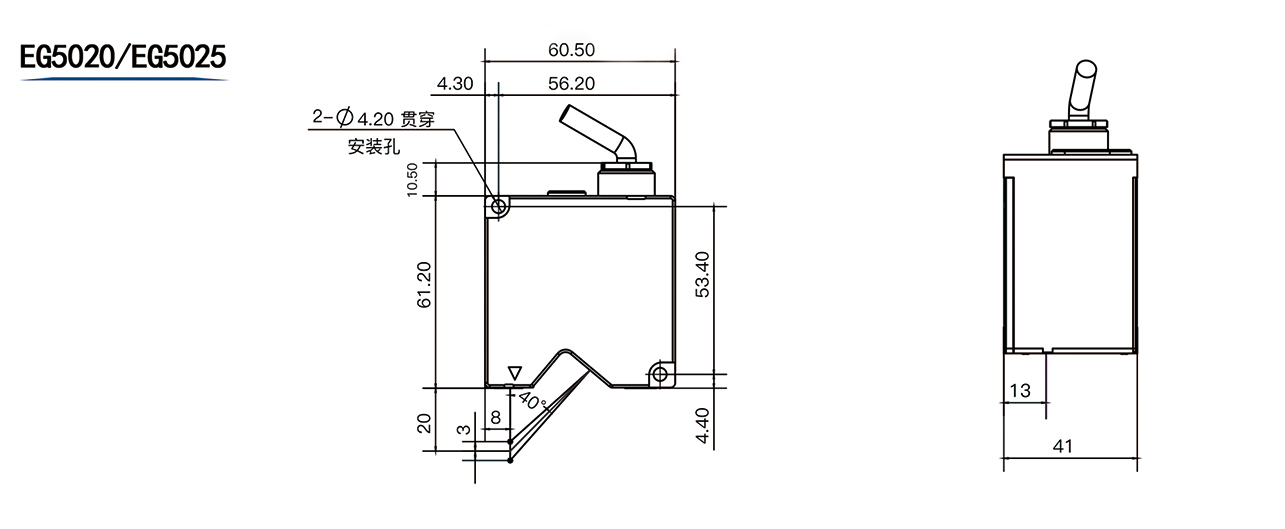

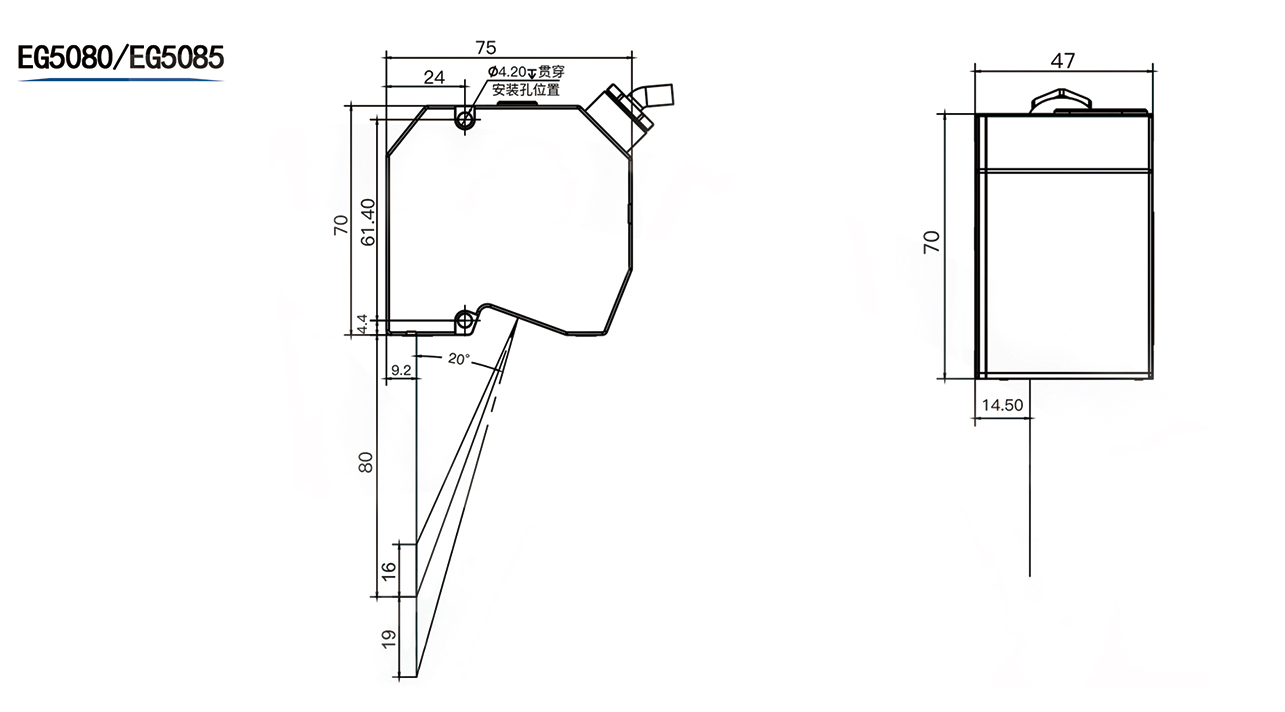

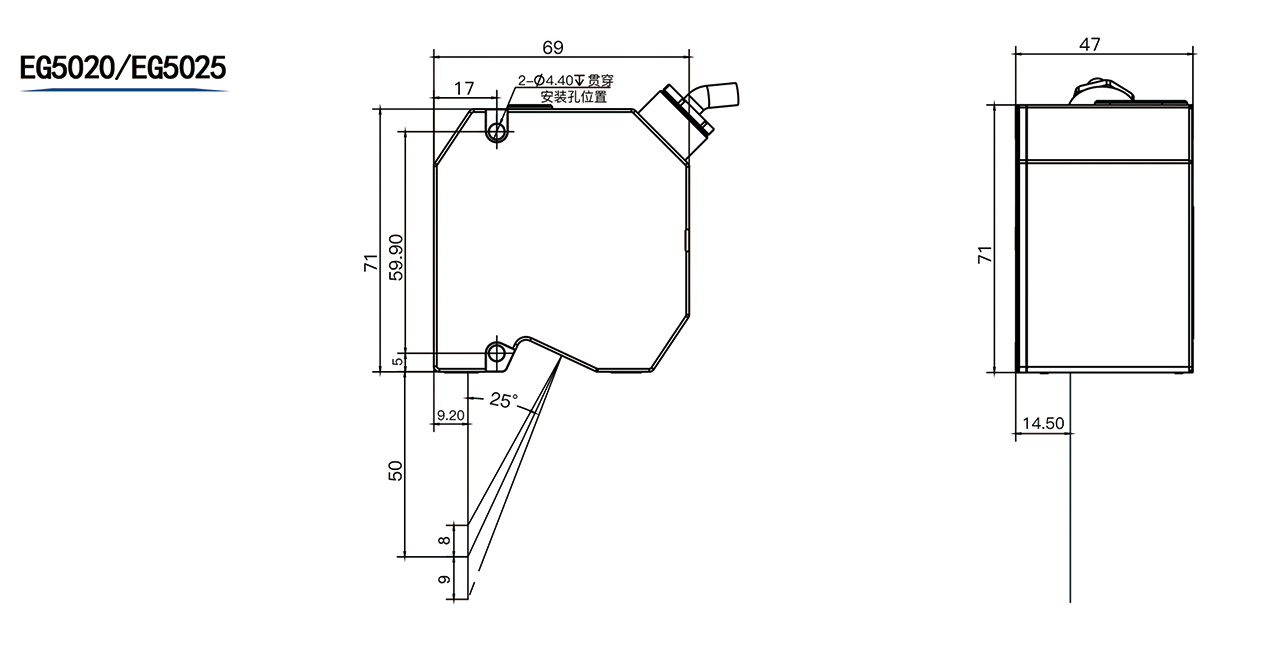

EG5000系列產品尺寸圖

圖層 2.jpg

圖層 3.jpg

圖層 1.jpg

圖層 2.jpg

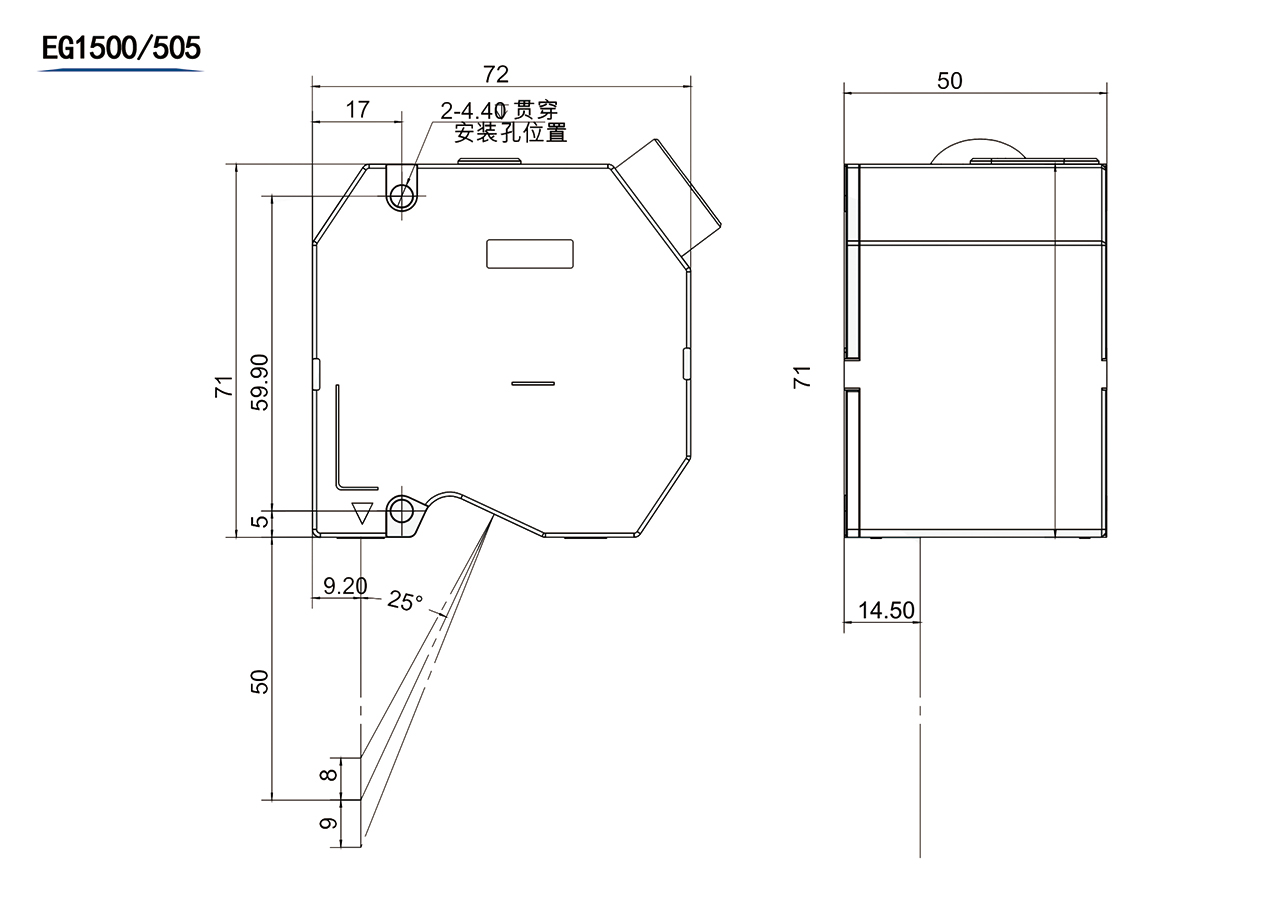

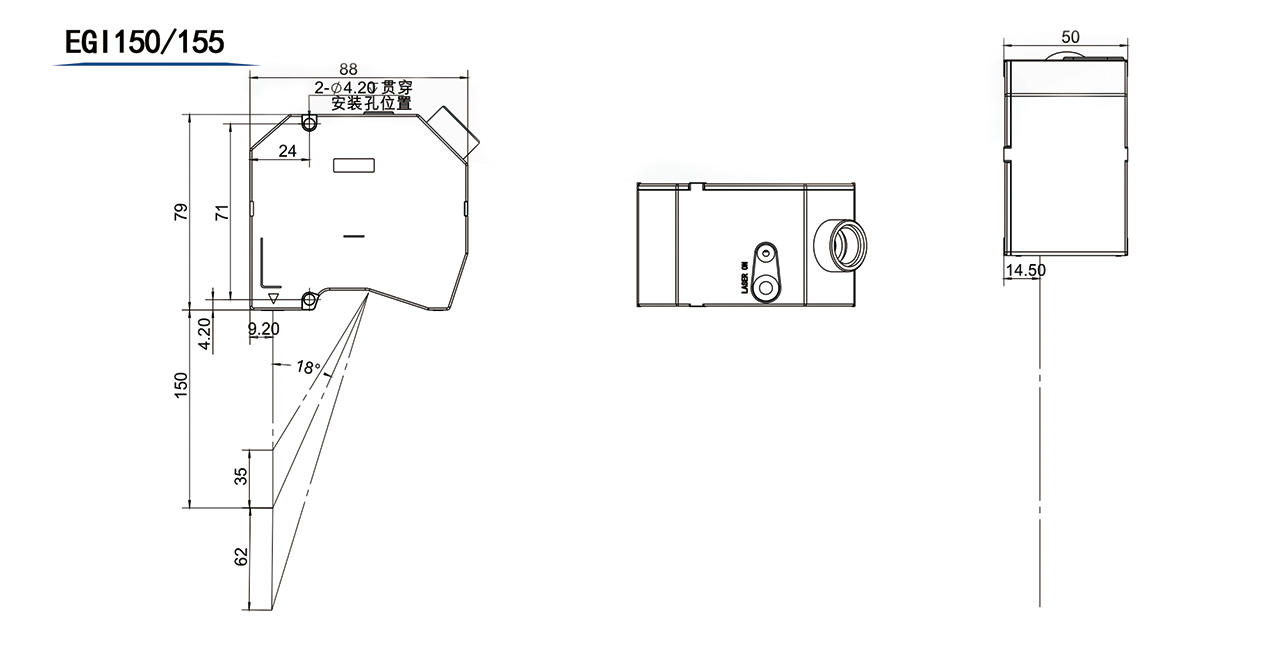

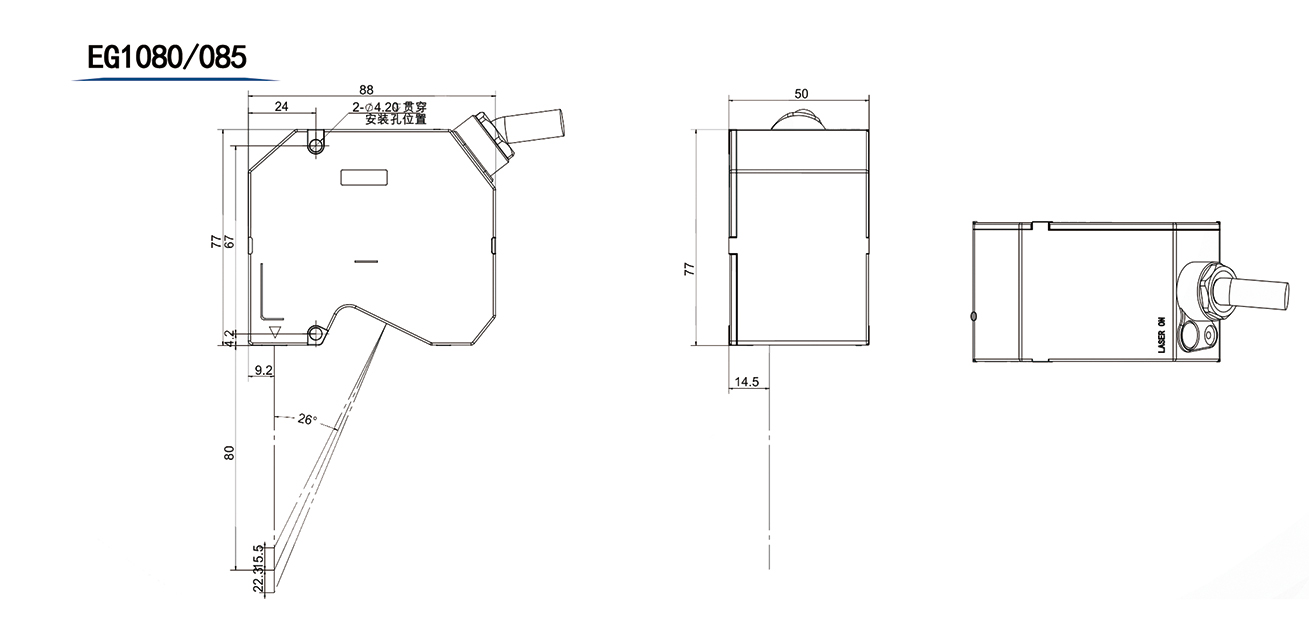

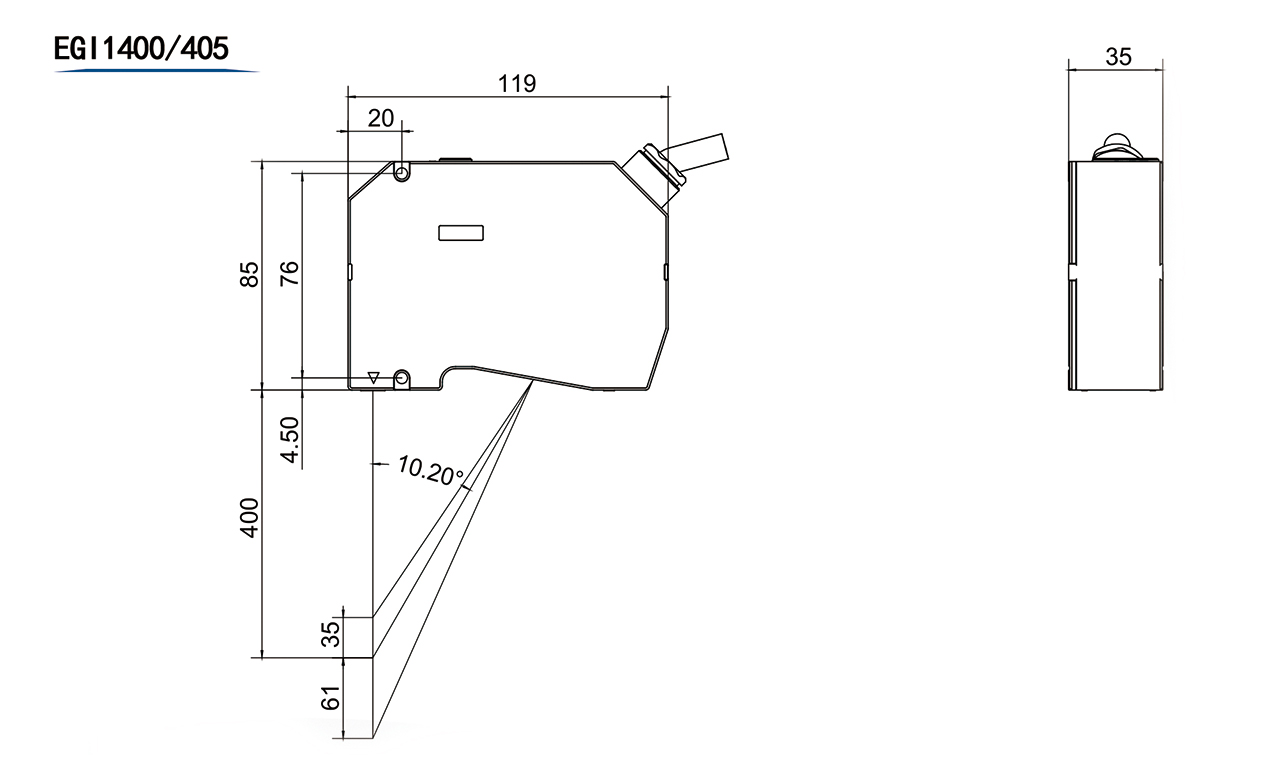

EGI系列產品尺寸圖

圖層 1.jpg

圖層 2.jpg

圖層 3.jpg

圖層 1.jpg

圖層 2.jpg

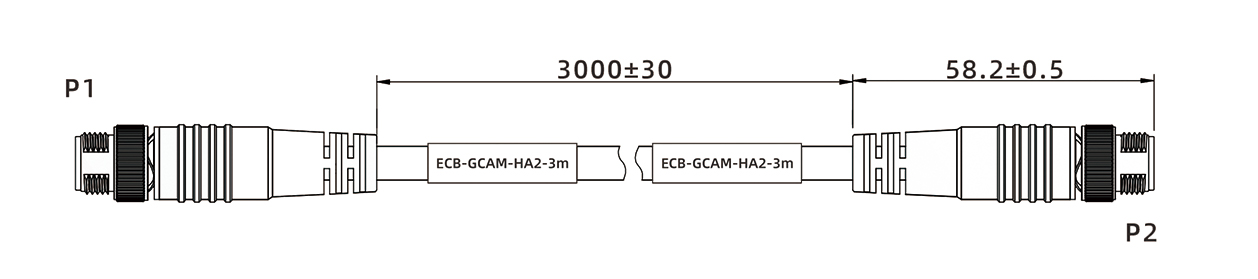

高韌性線纜EBC-CGAM-HA2-3m產品尺寸圖

圖層 1.jpg

1m	1m	3m	6m	10m
直頭	ECB-GC AM-HA2-1m	ECB-GCAM-HA2-3m	ECB-GC AM-HA2-6m	ECB-GC AM-HA2-10m

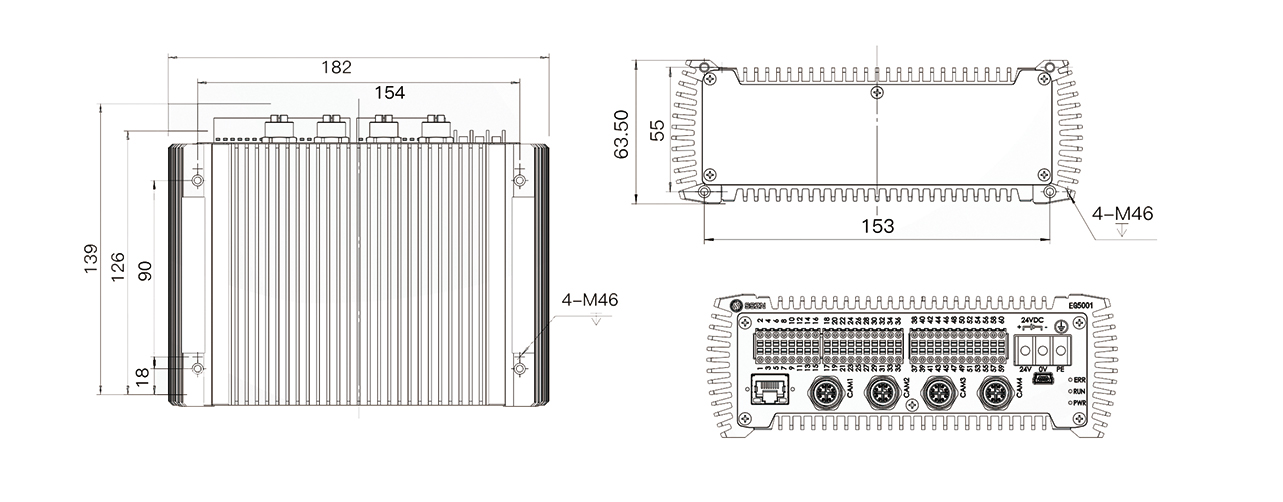

控制器EG5001產品尺寸圖（適用于EG系列產品）

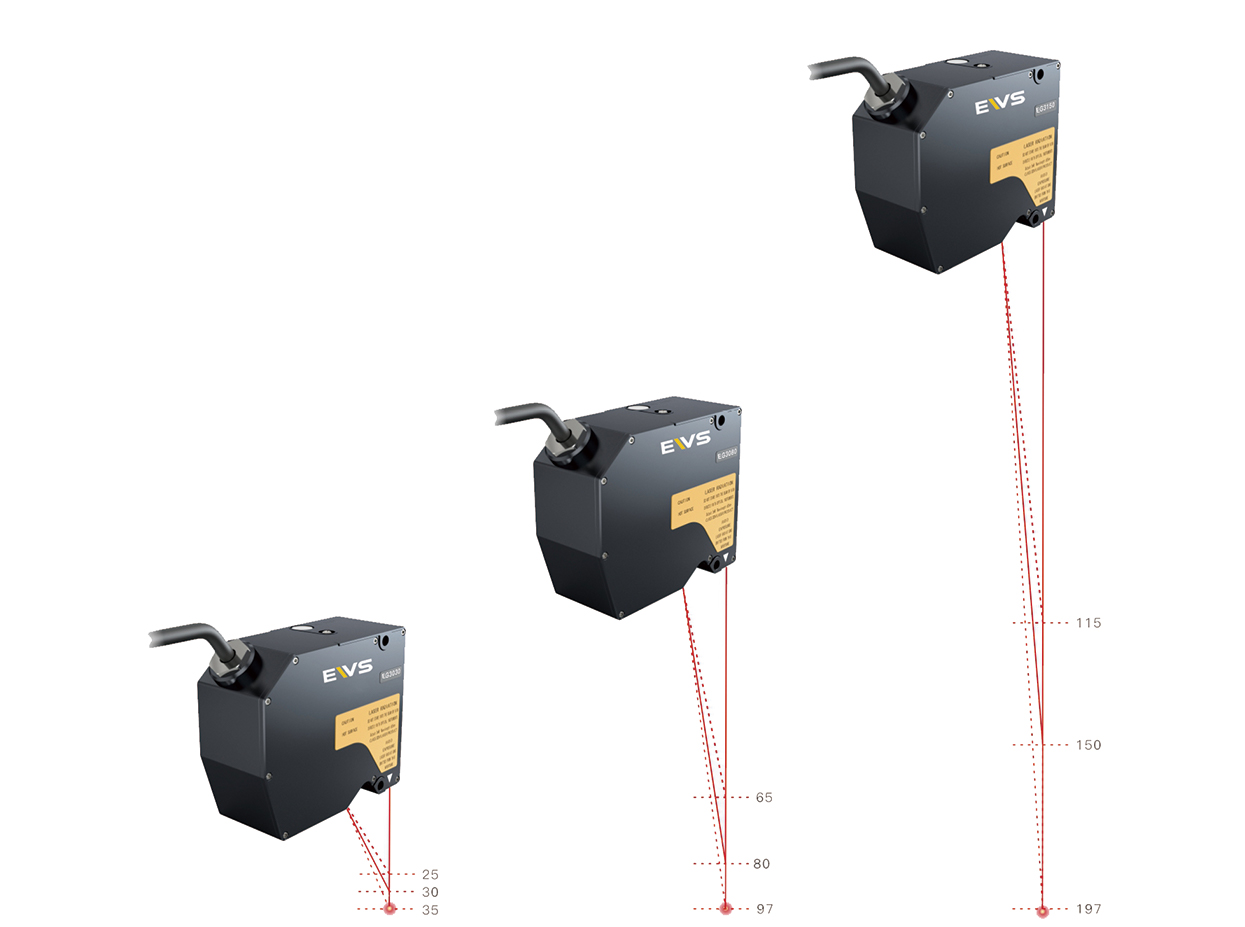

EG系列激光位移傳感器基本參數

型號參數	EG3030/EG3035	EG3080/EG3085	EG3150/ EG3155
安裝模式	漫反射/鏡面反射	漫反射/鏡面反射	漫反射/鏡面反射
參考距離	30mm	80mm	150mm
測量范圍	25mm~35mm	65mm~97mm	115mm~197mm
光點直徑	小光點光斑尺寸:中60μm	小光點光斑尺寸:中110μm	小光點光斑尺寸:中190μm
光點直徑	寬光點光斑尺寸:60*400μm	寬光點光斑尺寸:110*720μm	寬光點光斑尺寸:190*1300μm
直線性	士0.05%的F.S.	士0.05%的F.S.	士0.05%的F.S.
再現性	0.05μm	0.2μm	0.5μm
溫度特性	0.01%的F.S./℃
采樣頻率	1/2/5/10/20/50/88KHz(可選擇7種級別,最高速率88KHz)
重量(包括電纜)	約324克	約376克	約370克

注:1.此參數對應的安裝模式為漫反射模式 ⒉.參考距離4096次平均測試獲得

圖層 1.jpg

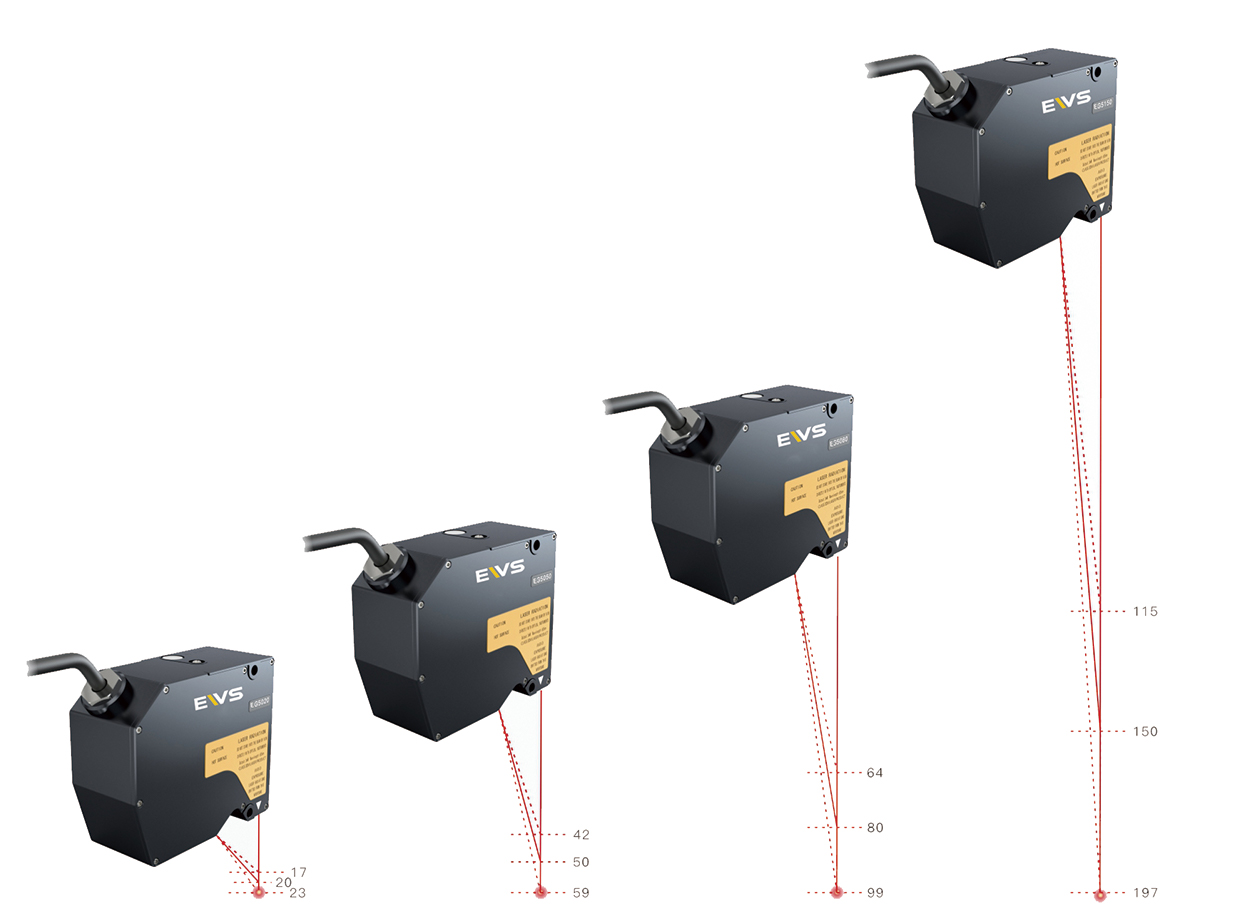

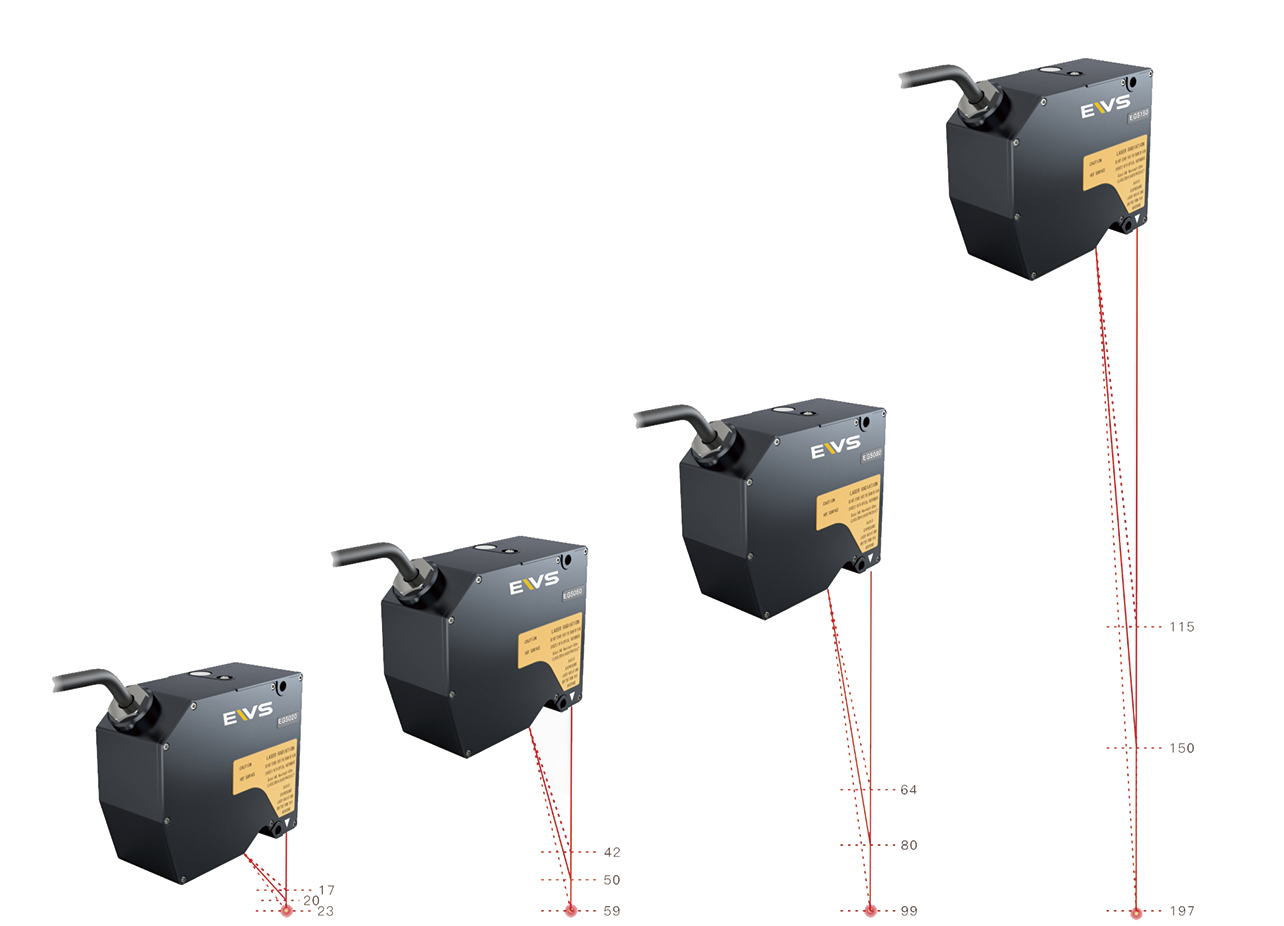

型號參數	EG5020/EG5025	EG5050/SG5055	EG5080/EG5085	EG5150/EG5155
安裝模式	漫反射/鏡面反射	漫反射/鏡面反射	漫反射/鏡面反射	漫反射/鏡面反射
參考距離	20mm	50mm	80mm	150mm
測量范圍’	17mm~23mm	42mm~59mm	64mm~99mm	115mm~197mm
光點直徑	小光點光斑尺寸:中45μm	小光點光斑尺寸:中75μm	小光點光斑尺寸:中110μm	小光點光斑尺寸:中190μm
光點直徑	寬光點光斑尺寸:45*400μm	寬光點光斑尺寸:75*480μm	寬光點光斑尺寸:110*720μm	寬光點光斑尺寸:190*1300μm
直線性	土0.02%的F.S.	土0.02%的F.S.	土0.02%的F.S.	土0.02%的F.S.
再現性	0.02μm	0.025μm	0.1μm	0.25μm
溫度特性	0.01%的F.S./℃
采樣頻率	1/2/5/10/20/50/88/200/400/590KHz(可選擇10種級別,最高速率590KHz)
重量 (包括電纜)	約324克	約323克	約339克	約370克

注:1.此參數對應的安裝模式為漫反射模式 2.參考距離4096次平均測試獲得

EG系列激光位移傳感器基本參數

型號參數		EGI030/EGI035	EGI050/ EGI055	EGI080/EGI085	EGI150/EGI155	EGI400/EGI405		EGI500/EGI505
安裝模式		漫反射	漫反射	漫反射	漫反射	漫反射		漫反射
參考距離		30mm	50mm	80mm	150mm	400mm		500mm
測量范圍		25~35mm	42~59mm	65~97mm	115~197 mm	300~500m m		250~1150mm
光源	類別	紅色半導體激光
	波長	655nm(可見光)
	激光分類	2 類(GB7247.1)、lla類(FDA CDRH 21CFR Part 1040.10)
	輸出	5mw
光點直徑		小光點光斑尺寸: 約中60μm	約中75μm	約中110μm	約中190μm	約中450μm	約中500μm
		寬光點光斑尺寸: 約60* 400μm	約75*480μm	約110*720μm	190*1300μm	約450*4000μm	約500*6000μm的F.S.
直線性		±0.05% ofF.S.				250mm~450mm:±0.02%的 F.S. 250mm~ 750mm:±0.05%的 F.S. 250mm~1150mm:±0.1%的F.S.
再現性(參考距離4096次平均測試獲得)		0.05μm	0.1μm	0.2μm	0.5μm	2μm		2μm
采樣頻率		1/2/5/10/20/50/88KHz(可選擇7種級別)
溫度特性		0.01% of F.S./℃
對外接口		約324克	約323克	約376克	約370克	約380克	約380克
對外接口		2 數字輸入(NPN/PNP) +4數字輸出(NPN/PNP) +1模擬量輸出(電壓/電流) +1串行RS485+1百兆網?

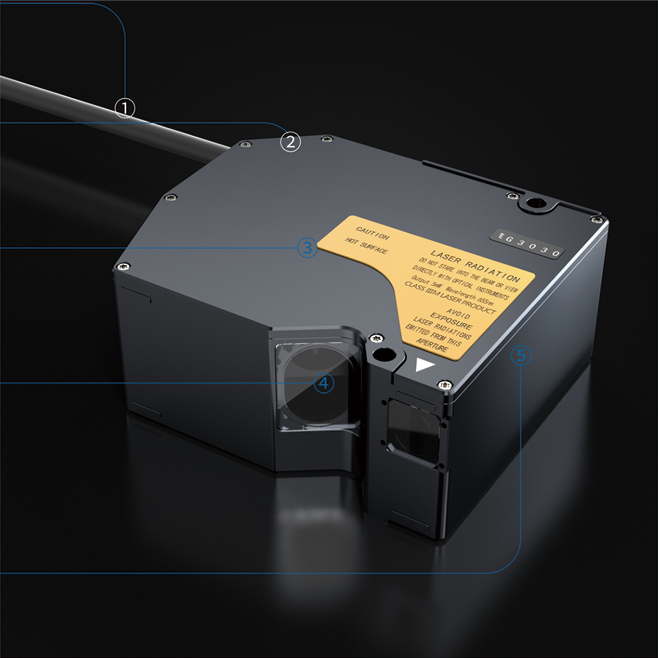

EG/EGI系列產品功能介紹

1.柔韌的電纜

高韌性電纜,配備至機器人時也可放心使用

2.lp67連接器

完全符合IP67標準的連接器，在潮濕或粉塵較多的現場環境中也可以放心使用,傳感頭也完全符合IP67的標準

3.ABLE

光量自動調節功能,有效提高光亮調整的靈敏度，自動根據不同被測物的反光度調節光亮度范圍

4.SHD物鏡

該組合物鏡的設計目的是聚焦光點,消除不規則的光束，同時將畸變的影響降至最低。該物鏡專為最大限度地發揮SH

W-CMOS性能而設計，因此可以實現0.0.%F.S.的線性度

5.SHW-CMoS

專門為點激光制定的超寬像素和超高速的CMOs，能最大限度的提升位移傳感器的性能

圖層 4.jpg

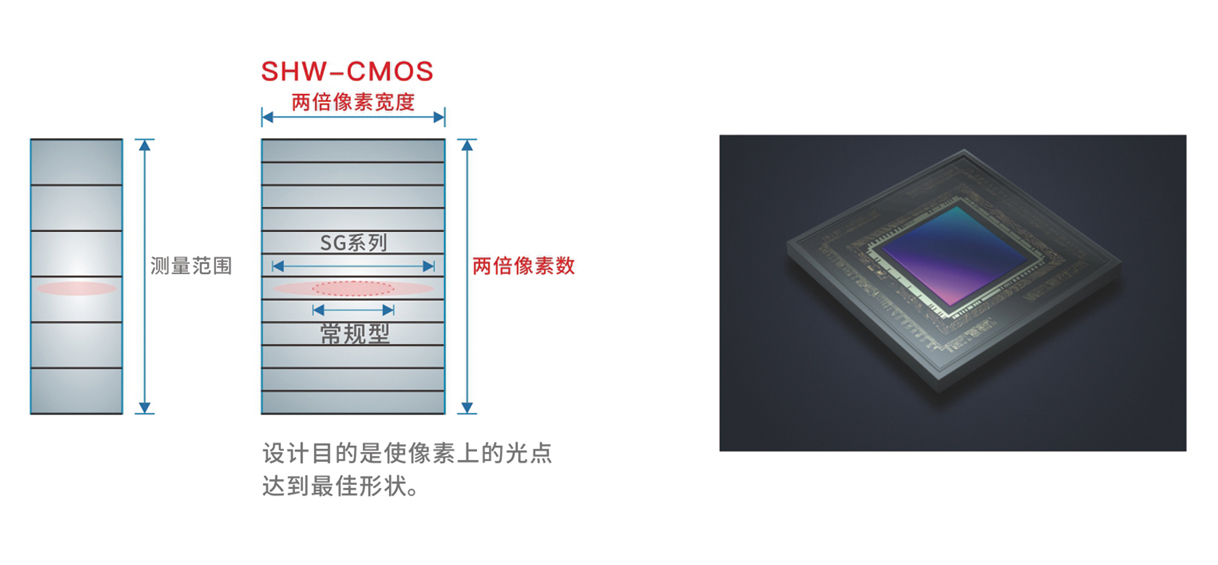

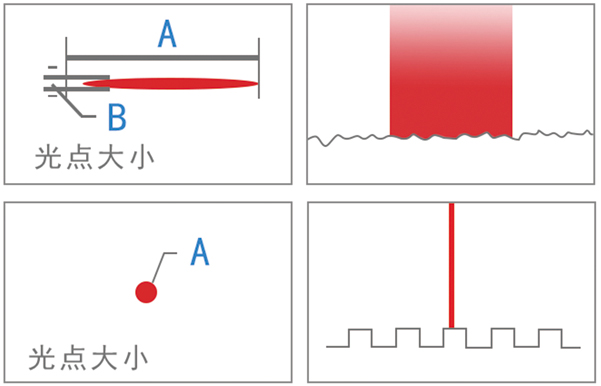

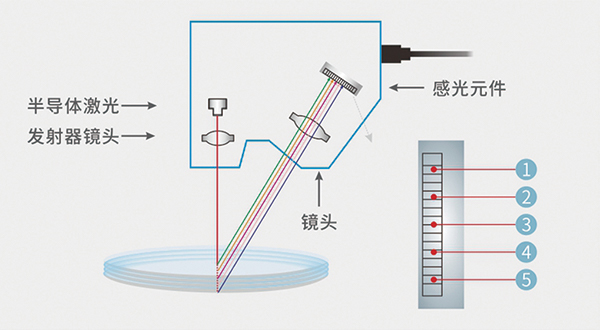

高速高精度檢測要素

通過將CMOS中的像素寬度和像素?cái)?shù)翻倍，實現極高的測量精確度。光學系統經過優化設計，不僅增加了光點的寬度，同時還保持受光元件的小巧。最佳的激光光點形狀加上優化設計的CMOS,實現了無與倫比的精確度。

圖層 5.jpg
